Creación de modelos
En primer lugar, la entrada de datos paramétrica permite crear modelos al introducir datos estructurales y de carga que dependen de variables. Estas variables se pueden definir rápidamente en los programas y almacenar claramente en una lista, como se muestra en la Imagen 1.

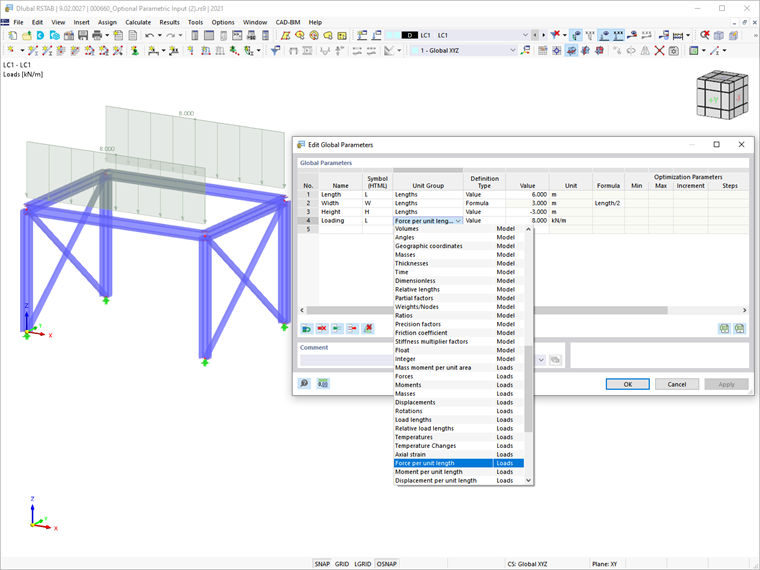

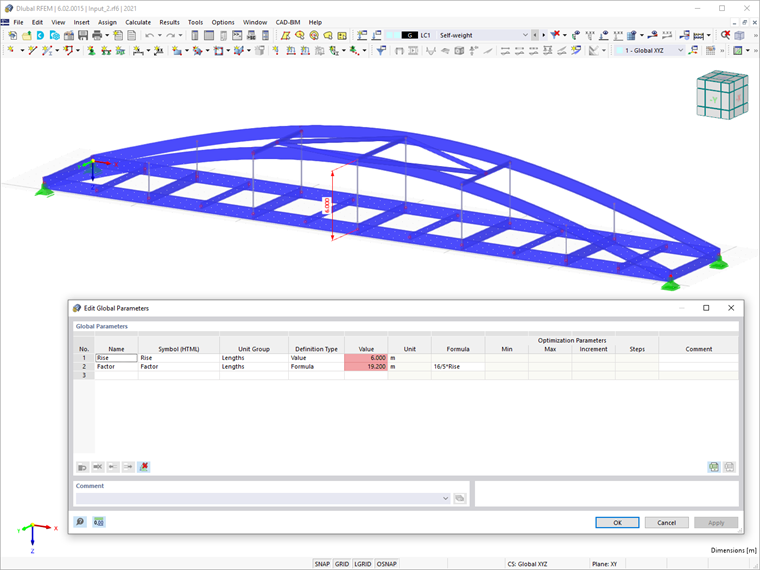

Hay dos formas de definir estas variables: mediante un valor o utilizando una fórmula. Por lo tanto, es posible introducir los parámetros directamente o calcularlos a partir de otros parámetros y constantes. Esto también se muestra en la Imagen 1, donde se define el ancho de la estructura en relación con la longitud.
La entrada paramétrica en RFEM 6 y RSTAB 9 abunda en tipos de variables, y la entrada de datos se puede relacionar con materiales, secciones, cargas y el propio modelo. De esta forma, puede definir parámetros de varios tipos, como tensiones, deformaciones, constantes de alabeo, áreas eficaces, longitudes, números enteros, esfuerzos, momentos, etc.
Adjusting Models in Fast, Effective, and Straightforward Manner
La entrada de datos parametrizada es especialmente útil para modelos donde se pueden esperar muchos cambios. Permite que los modelos se ajusten fácilmente a varias situaciones nuevas simplemente modificando los parámetros en la lista. De esta manera, puede manipular la estructura en términos de materiales, secciones, geometría y cargas.
Un ejemplo se muestra en la Imagen 2 donde se parametriza la altura del puente para que se pueda ajustar toda su geometría de una manera rápida, eficaz y sencilla. Todo lo que tiene que hacer es cambiar el valor del parámetro específico en la lista de Parámetros globales.
Determinación de los valores numéricos
En RFEM 6 y RSTAB 9, las fórmulas se pueden editar utilizando el editor de fórmulas. Los parámetros se pueden usar en el editor para determinar valores numéricos. De esta forma, es posible vincular un parámetro de carga con un parámetro de datos del modelo, por ejemplo. La ventaja es que si se cambia un parámetro en la lista de parámetros, los resultados numéricos de todas las fórmulas que usan este parámetro se ajustan automáticamente.

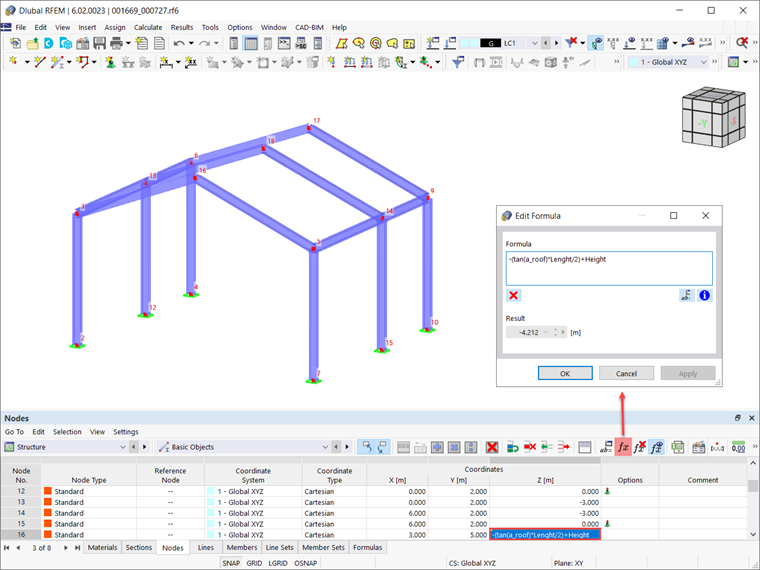

La imagen 3 muestra un ejemplo práctico; la coordenada Z del nudo núm. 16 se calcula con una fórmula basada en tres parámetros: la inclinación de la cubierta (en grados), la longitud de la estructura y su altura. Por lo tanto, si cambia incluso uno de estos parámetros, la posición del nudo se ajustará automáticamente.
Guardado de modelos parametrizados como plantillas

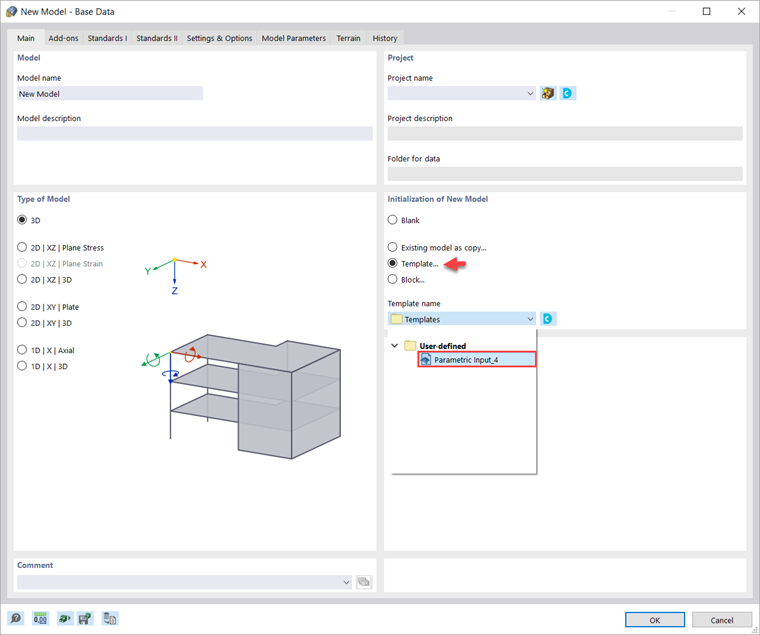

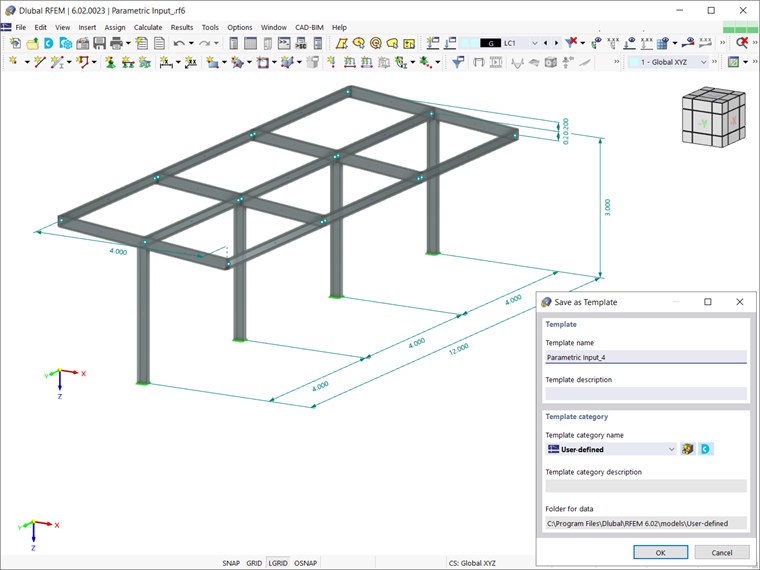

La entrada parametrizada es especialmente adecuada para la edición recurrente de modelos similares, porque puede guardar el modelo parametrizado como una plantilla para uso futuro (imagen 4). Una vez que la guarde, todo lo que tiene que hacer es cargar el archivo como se muestra en la Imagen 5 y ajustar los parámetros en el nuevo archivo del modelo.
Optimización de parámetros
Los modelos o bloques construidos con una entrada de datos paramétrica se pueden optimizar según diferentes aspectos (por ejemplo, peso total mínimo, desplazamiento vectorial, deformación de barras o superficies, coste, emisiones de CO2). To do this, the “Optimization & Costs/CO2 Emission Estimation” add-on must be activated, and the models or blocks must be controlled by global parameters of the “optimization” type.
Esto permitirá ejecutar la optimización y encontrar los valores más apropiados para los parámetros. Por ejemplo, la imagen 6 le muestra los resultados de la optimización para los parámetros Xsuperior e Xinferior. Dado que estos parámetros determinan la posición del elemento de arriostramiento, la optimización de los valores de los parámetros crea la posición ideal del elemento.
Observaciones finales
RFEM 6 y RSTAB 9 proporcionan entrada de datos paramétrica como una característica del producto ventajosa para crear modelos al introducir los datos y cargas del modelo que dependen de ciertas variables. Los programas contienen una gran cantidad de variables (también llamadas parámetros), que se pueden configurar en la lista de parámetros globales.
Las entradas de datos parametrizadas son una herramienta importante para aumentar la eficiencia. A cualquier cambio de un determinado parámetro en la lista le sigue un ajuste interactivo del modelo en segundo plano. Esto también es útil cuando se usan parámetros en fórmulas para determinar un valor numérico. Por lo tanto, si se cambia un parámetro en la lista, los resultados de todas las fórmulas que usan este parámetro se adaptan automáticamente al valor del nuevo.
La entrada paramétrica ahorra mucho tiempo cuando se trabaja con modelos similares. Los modelos parametrizados se pueden guardar como archivos de plantilla y se pueden usar para inicializar nuevos modelos. Además, se pueden usar con fines de optimización y para encontrar buenas soluciones en términos de geometría, costos del modelo, impacto ambiental, etc.
