Consideración de la falta de correlación en cargas de viento

Para edificios en los que h/d ≥ 5, la fuerza resultante final se multiplica por 1. Para edificios con h/d ≤ 1, la fuerza resultante se puede multiplicar por 0,85. Los valores intermedios de h/d se pueden interpolar linealmente.

Sin embargo, se debe garantizar que el examen de este enfoque [1] se pueda limitar por el Anejo Nacional de la norma DIN 1991-1-4. Por ejemplo, este método no se aplica en Alemania según DIN EN 1991-1-4/NA [2].

Ejemplo

Anejo Nacional: CEN

Altura del edificio h = 7 m
Anchura del edificio d = 6 m
Relación h/d = 1,166667

Generar cargas en superficies

Coeficientes de presión externa según la Tabla 7.1:
Zona D: c_pe,10 = 0,800
Zona E: c_pe,10 = -0,508

Velocidad básica del viento v_b,0 = 20 m/s

Carga de viento resultante sin la consideración de la falta de correlación:
Zona D: w_e = 0,56 kN/m²
Zona E: w_e = -0,35 kN/m²

Carga de viento resultante con la consideración de la falta de correlación:
Zona D: w_e = 0,56 kN/m² ∙ 0,85 = 0,48 kN/m²
Zona E: w_e = -0,35 kN/m² ∙ 0,85 = -0,30 kN/m²

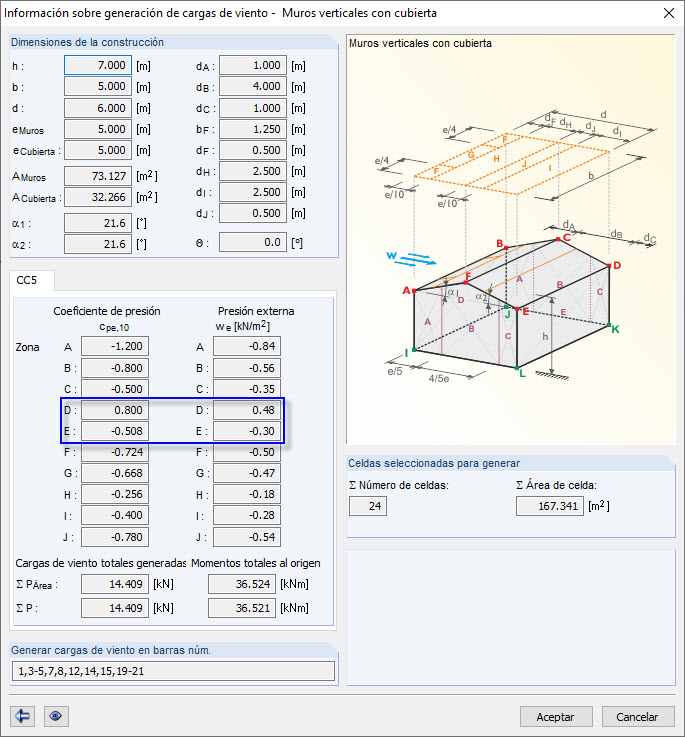

Información sobre la generación de la carga de viento

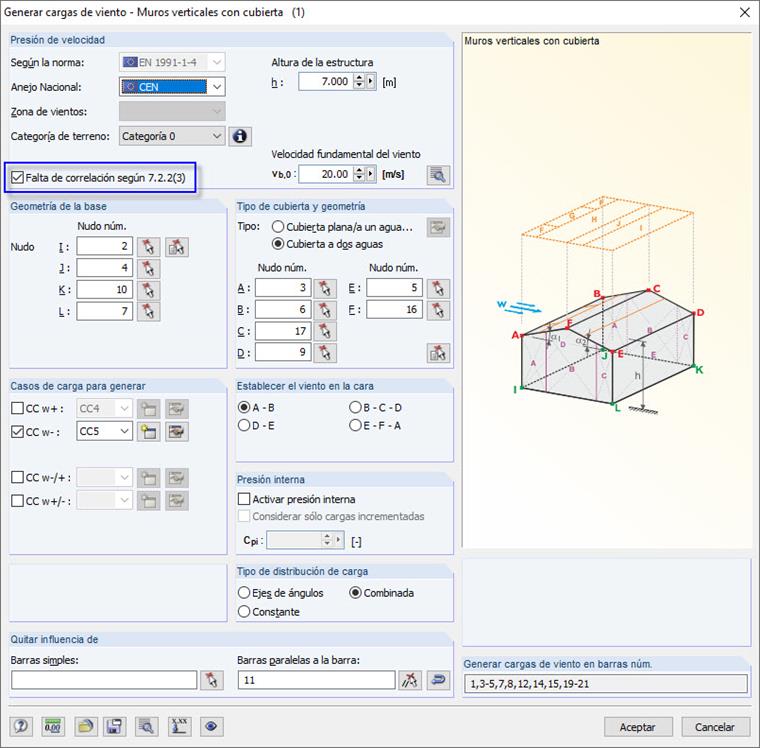

Dependiendo si se permite la falta de correlación en el Anejo Nacional respectivo, ésta se puede activar en la tabla de datos de entrada del generador de la carga de viento en RFEM/RSTAB (ver Fig. 01).
