Guardado e importación de diagramas para articulaciones de extremos de barras

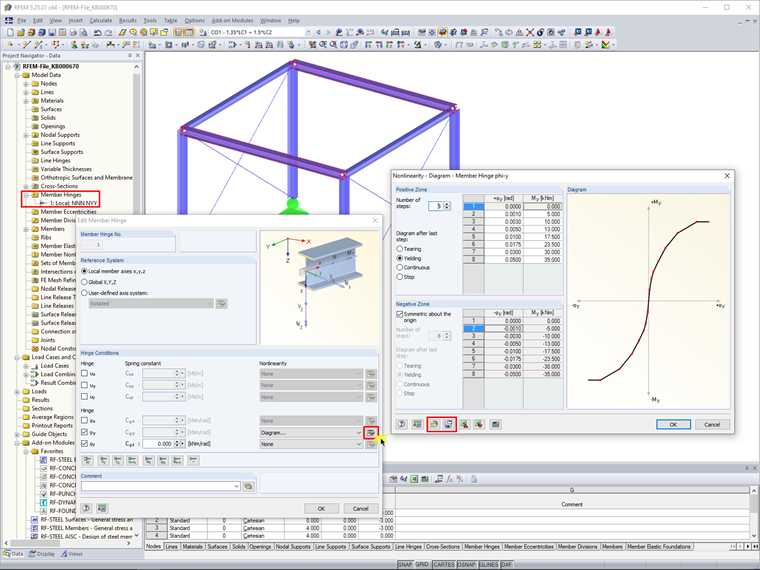

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

Guardar e importar diagramas para articulaciones de barras

Je nachdem, wie viele Definitionspunkte ein Diagramm für das Stabendgelenk enthält, kann die Eingabe sehr umfangreich werden. Para reducir el tiempo para la definición, es posible guardar el diagrama especificado. Wenn nun ein neues Stabendgelenk (ebenfalls mit der Nichtlinearität "Diagramm...") an anderen Stabenden eingefügt werden soll, kann dieses gesicherte Diagramm eingelesen werden.

Esta funcionalidad funciona globalmente en los modelos, permitiendo por tanto importar los diagramas definidos en otros modelos de RSTAB o RFEM.

Base de datos de conocimientos

KB 000670 | Almacenamiento e importación de diagramas para articulaciones en barras
