Para llevar a cabo un análisis estructural para un sistema de estructuras según las normas actuales, se necesita no sólo tratar las acciones y resistencias de los componentes estructurales, sino también con las combinaciones de acciones. Las acciones más conocidas en el análisis estructural son, por ejemplo, el caso de carga de acción permanente del peso propio y los casos de carga de acción repentina de viento y nieve.

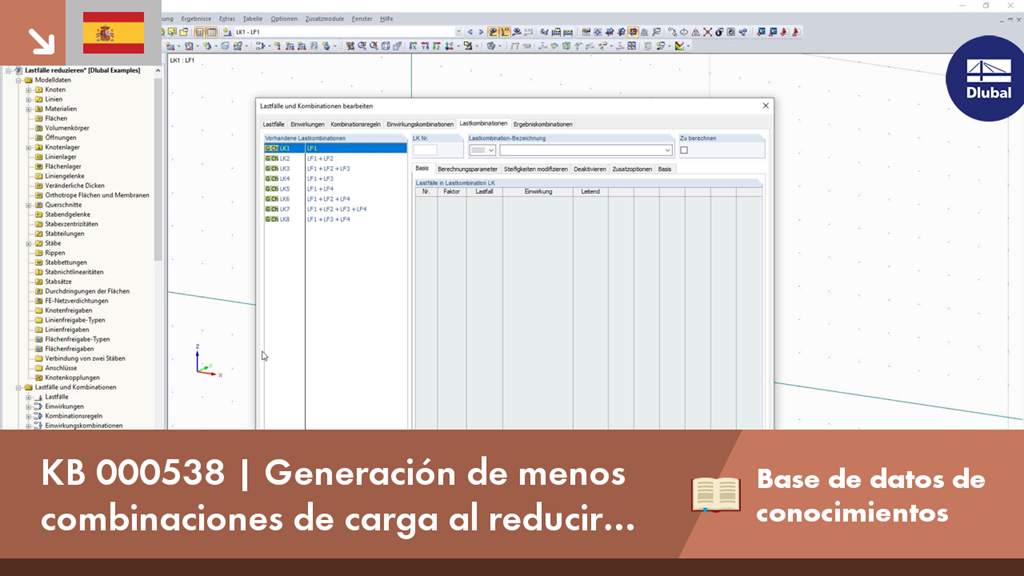

KB 000538 | Generación de menos combinaciones de carga al reducir los casos de carga
Se pueden ajustar varios parámetros de diseño de las secciones en la configuración del estado límite de servicio. Allí se puede controlar la condición de sección aplicada para el análisis de la deformación y el ancho de la fisura.
Para esto, se pueden activar las siguientes configuraciones:
- Estado fisurado calculado a partir de la carga asociada
- Estado fisurado determinado como envolvente a partir de todas las situaciones de proyecto de ELS
- Estado fisurado de la sección, independiente de la carga
En la pestaña 'Apoyos de cálculo y flecha' en 'Editar barra', las barras se pueden segmentar claramente utilizando ventanas de entrada optimizadas. Dependiendo de los apoyos, se utilizan automáticamente los límites de deformación para vigas en voladizo o vigas de un solo vano.
Al definir el apoyo de cálculo en la dirección correspondiente al inicio de la barra, al final de la barra y en los nudos intermedios, el programa reconoce automáticamente los segmentos y las longitudes de los segmentos con los que se relaciona la deformación admisible. También detecta automáticamente si se trata de una viga o un voladizo utilizando los apoyos de cálculo definidos. La asignación manual, como en las versiones anteriores (RFEM 5), ya no es necesaria.
La opción 'Longitudes definidas por el usuario' le permite modificar las longitudes de referencia en la tabla. La longitud del segmento correspondiente se utiliza siempre de forma predeterminada. Si la longitud de referencia se desvía de la longitud del segmento (por ejemplo, en el caso de barras curvas), se puede ajustar.
Esta característica también contribuye a la visualización clara de sus resultados. Los planos de recorte son planos de intersección que puede colocar libremente en todo el modelo. Por lo tanto, la zona delante o detrás del plano se oculta en la visualización. De esta manera, puede mostrar de forma clara y sencilla los resultados en una intersección o un sólido, por ejemplo.
Los resultados de las tensiones en sólidos se pueden mostrar como puntos coloreados en los elementos finitos.
