Pregunta:

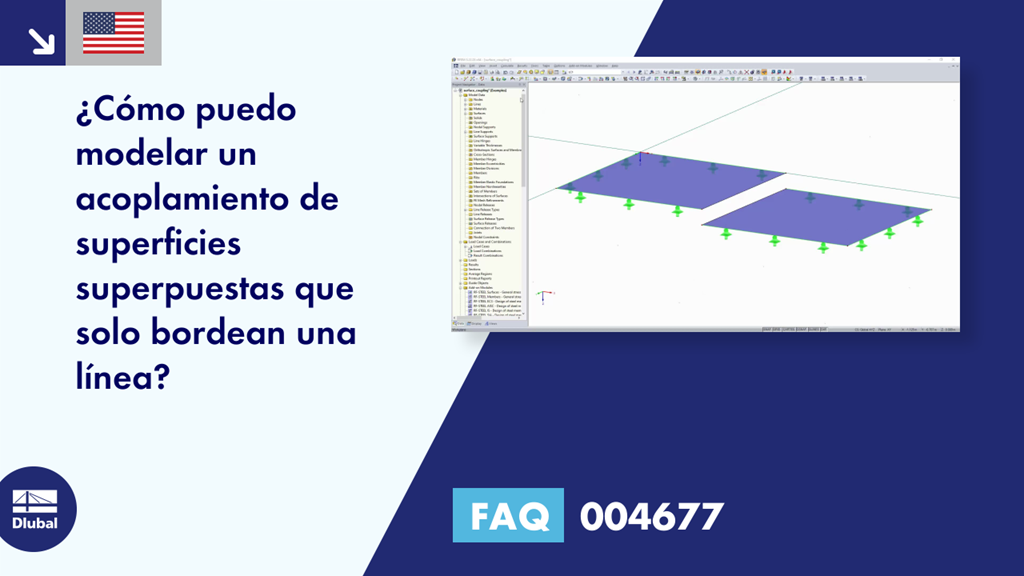

¿Cómo puedo modelar un acoplamiento de superficies superpuestas que solo bordean una línea?
Respuesta:
Si dos superficies se encuentran una encima de la otra, normalmente se puede usar un sólido de contacto (ver Enlaces). En la imagen 01, puede ver un ejemplo relevante.
Si el contacto solo ocurre en una línea, el acoplamiento se podría modelar con una superficie. El problema aquí es que una superficie en dos dimensiones requiere elementos de EF, por lo que el uso de las barras es más eficiente. Además, no se requiere liberación de línea para las condiciones de apoyo adicionales. Un posible modelado se muestra en la Imagen 02.
En el ejemplo, se utilizan barras rígidas con las articulaciones de barra correspondientes. En este caso, hay un fallo bajo tracción y no se transfieren momentos. Este modelado conduce al resultado que se muestra en la imagen 03.
Está claro que la deformación de la superficie derecha en la línea se corresponde con la superficie izquierda en cada ubicación.
