Módulo adicional TIMBER AWC para RSTAB 8

Después de abrir el módulo adicional, es necesario seleccionar las barras/conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados para el cálculo del estado límite último, estado límite de servicio y resistencia al fuego (solo ASD). También es posible seleccionar el método apropiado de diseño (ASD o LRFD). Los materiales de RFEM/RSTAB están predefinidos pero también se pueden ajustar en RF-/TIMBER AWC. Las propiedades del material listadas en la norma respectiva se pueden guardar en la biblioteca.

En la comprobación de las secciones, es posible decidir si los valores de cálculo se toman de la norma, o si se consideran definidos por el usuario. Después de la verificación de la sección se asignan las clases de duración de carga (CDC), influencia de temperatura y condiciones de humedad de la madera.

Para el análisis de deformaciones se tiene que especificar las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, es posible considerar la dirección de la flecha, de una contraflecha y del tipo de viga.

Para el cálculo de la resistencia al fuego, puede definir los lados de carbonización de una barra o conjunto de barras.

Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Se pueden incluir todos los valores intermedios (por ejemplo, los esfuerzos internos determinantes, los factores de ajuste, etc.) para que el cálculo sea más transparente. Los resultados se ordenan por caso de carga, sección, conjunto de barras y barras. Si el análisis falla, las secciones afectadas se pueden modificar en un proceso de optimización.

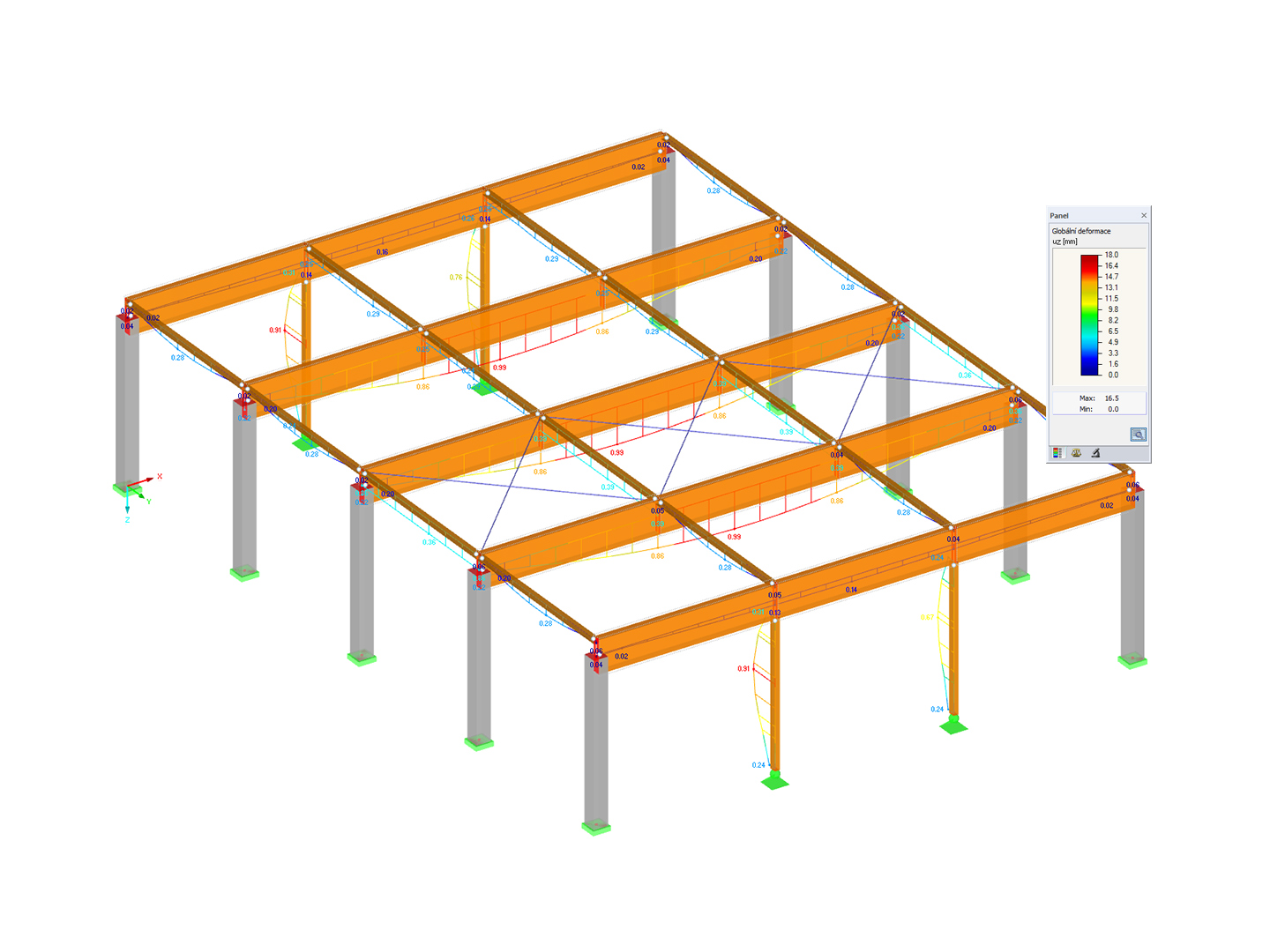

La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Incluso, los diagramas de resultados mostrados en la barra o en los conjuntos de barras aseguran una evaluación específica.

Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
