Cálculo de hormigón armado según el método de la columna modelo (método basado en la curvatura nominal)
Total de artículos: 4
RF-/CONCRETE Columns | Características
- Integración completa en RFEM/RSTAB con importación de geometría y datos de casos de carga
- Selección automática de barras para el cálculo según criterios especificados (p. ej. sólo barras verticales)
- En relación con la extensión EC2 para RFEM/RSTAB, puede realizar la cálculo de elementos de compresión de hormigón armado según el método basado en la curvatura nominal según EN 1992 -1-1:2004 (Eurocódigo 2) y los siguientes Anejos Nacionales:
-
DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania)
-
ÖNORM B 1992-1-1:2018-01 (Austria)
-
Bélgica NBN EN 1992-1-1 ANB: 2010 para el diseño a temperatura normal, y NBN EN 1992-1-2 ANB:2010 para el diseño de resistencia al fuego (Bélgica)
-
BDS EN 1992-1-1: 2005/NA: 2011 (Bulgaria)
-
EN 1992-1-1 DK NA:2013 (Dinamarca)
-
NF EN 1992-1-1/NA:2016-03 (Francia)
-
SFS EN 1992-1-1/NA:2007-10 (Finlandia)
-
UNI EN 1992-1-1/NA:2007-07 (Italia)
-
LVS EN 1992-1-1:2005/NA: 2014 (Letonia)
-
LST EN 1992-1-1:2005/NA:2011 (Lituania)
-
MS EN 1992-1-1:2010 (Malasia)
-
NEN-EN 1992-1-1 + C2:2011/NB:2016 (Países Bajos)
-
NS EN 1992-1 -1:2004-NA:2008 (Noruega)
-
PN EN 1992-1-1/NA: 2010 (Polonia)
-
NP EN 1992-1-1/NA:2010-02 (Portugal)
-
SR EN 1992-1-1:2004/NA: 2008 (Rumanía)
-
SS EN 1992-1-1/NA:2008 (Suecia)
-
SS EN 1992-1-1/NA:2008-06 (Singapur)
-
STN EN 1992-1-1/NA:2008-06 (Eslovaquia)
-
SIST EN 1992-1-1: 2005/A101:2006 (Eslovenia)
-
UNE EN 1992-1-1/AN:2013 (España)
-
CSN EN 1992-1-1/NA:2016-05 (República Checa)
-
BS EN 1992-1-1: 2004/NA:2005 (Reino Unido)
-
TKP EN 1992-1-1:2009 (Bielorrusia)
-
CYS EN 1992-1-1:2004/NA: 2009 (Chipre)
-
- Además de los Anejos Nacionales (AN) enumerados anteriormente, puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.
- Consideración opcional de fluencia
- Determinación basada en el diagrama de longitudes de pandeo y esbeltez a partir de las relaciones de coacción de los pilares
- Determinación automática de la excentricidad normal y no intencionada desde la excentricidad adicional disponible según el análisis de segundo orden
- Cálculo de estructuras monolíticas y elementos prefabricados
- Análisis según la norma del cálculo de hormigón armado
- Determinación de esfuerzos internos según el análisis lineal estático y el análisis de segundo orden
- Análisis de las ubicaciones determinantes de cálculo a lo largo del pilar debido a la carga existente
- Salida de la armadura necesaria longitudinal y de enlace
- Cálculo de protección contra incendios según el método simplificado (método de zona) según EN 1992-1-2 permitiendo el cálculo de resistencia al fuego de los voladizos.
- Cálculo de protección contra incendios con un cálculo de la armadura longitudinal opcional según DIN 4102-22: 2004 o DIN 4102-4: 2004, tabla 31
- Armadura longitudinal y de enlace propuesta con visualización gráfica en un renderizado 3D
- Resumen de las razones de tensiones incluyendo todos los detalles del cálculo
- Representación gráfica de los detalles de cálculo relevantes en la ventana de trabajo de RFEM/RSTAB
RF-/CONCRETE Columns | Entrada
Las barras a calcular se importan directamente desde RFEM / RSTAB. Se asignan casos de carga, combinaciones de carga y combinaciones de resultados, que dan como resultado los esfuerzos internos determinados elásticamente lineales en las barras seleccionadas. Al considerar la fluencia, también se debe definir la carga que produce la fluencia. Los materiales de RFEM/RSTAB están preestablecidos pero se pueden ajustar en RF-/CONCRETE Columns. Las propiedades del material enumeradas en la norma respectiva se incluyen en la biblioteca de materiales.
Puede definir fácilmente las propiedades constructivas de los pilares, así como otros detalles para determinar la armadura longitudinal y de cortante necesaria. El factor de longitud eficaz ß se debe definir manualmente, determinar automáticamente el módulo o importar desde el módulo adicional RF-STABILITY/RSBUCK.
El cálculo de la resistencia al fuego según EN 1992-1-2 requiere varias especificaciones; por ejemplo, determinación de las caras de la sección donde se produce el quemado.
RF-/CONCRETE Columns | cálculo
Para el cálculo del fallo por flexión, se analizan las posiciones determinantes del pilar para el esfuerzo axil y los momentos. Además, las posiciones con valores extremos de esfuerzos cortantes se consideran para el cálculo de la resistencia a cortante. Durante el cálculo, se determina si un cálculo estándar es suficiente o si el pilar con los momentos se debe calcular según la teoría de segundo orden. Estos momentos se determinan en base a las especificaciones introducidas previamente. El cálculo se divide en cuatro partes:
- Pasos de cálculo independientes de la carga
- Determinación iterativa de la carga determinante teniendo en cuenta una armadura necesaria variable
- Determinación de la armadura de cálculo para los esfuerzos internos determinantes
- Determinación de la seguridad de todos los esfuerzos internos actuantes, incluida la armadura calculada
De esta manera, RF-/CONCRETE Columns proporciona una solución completa de una propuesta de armadura optimizada y las acciones de la carga resultante.
RF-/CONCRETE Columns | Resultados
Después del cálculo, los resultados se muestran en tablas ordenadas de manera clara. Cada valor intermedio se enumera, haciendo que las comprobaciones de diseño sean transparentes.

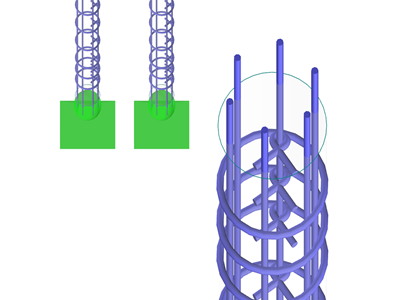

El módulo crea una propuesta de armadura para la armadura longitudinal y de cortante considerando todas las características técnicas constructivas. La armadura se representa mediante un dibujo en 3D, incluidas las dimensiones. Es posible ajustar la propuesta de armadura según sus necesidades individuales. Un gráfico tridimensional muestra la distribución exacta de la deformación y tensiones a lo largo de la sección.
Si alguno de los cálculos de protección frente al fuego no se cumple, RF-/CONCRETE Columns incrementa la armadura necesaria hasta que todos los cambios se cumplan satisfactoriamente o no se encuentre ninguna disposición de armadura. Puede visualizar los pilares y su armadura en el renderizado 3D, así como en la ventana de trabajo de RFEM/RSTAB. Además de la entrada de datos y los datos de resultados incluyendo los detalles de cálculo dispuestos en tablas, se puede integrar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada.
-
