Cálculo de barras de acero según la norma de Canadá CSA S16-19
RF-/STEEL CSA | Características
- Cálculo de barras y conjuntos de barras para tracción, compresión, flexión, cortante, esfuerzos internos combinados y torsión
- Análisis de estabilidad de pandeo, pandeo torsional y pandeo flexotorsional
- Determinación automática de cargas críticas de pandeo y momentos críticos de pandeo para aplicaciones de carga generales y condiciones de apoyo por medio de un programa especial de análisis por elementos finitos (análisis de valores propios) integrado en el módulo
- Cálculo analítico alternativo del momento crítico de pandeo para situaciones estándar
- Aplicación opcional de apoyos laterales discretos a vigas y barras continuas
- Clasificación automática de secciones
- Cálculo del estado límite de servicio (flecha)
- Optimización de la sección.
- Una amplia gama de secciones disponibles, como secciones laminadas en I; secciones en U; secciones en T; ángulos; secciones huecas rectangulares y circulares; barras redondas; secciones simétricas y asimétricas, paramétricas en I, T y angulares; ángulos dobles
- Ventanas de entrada y resultados claramente dispuestas
- Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
- Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones, posición x o por caso de carga, carga y combinación de resultados
- Tablas de resultados de esbeltez de barras y esfuerzos internos determinantes
- Lista de piezas con especificaciones de peso y sólido
- Perfecta integración en RFEM/RSTAB
- Unidades métricas e imperiales
El trabajo con RF-/STEEL CSA
Es necesario introducir los datos del material, la carga y la combinación en RFEM/RSTAB de acuerdo con el concepto de cálculo especificado por CSA S16. La biblioteca de materiales de RFEM/RSTAB contiene los materiales apropiados para la norma canadiense de manera predefinida.
RFEM/RSTAB permite la creación automática de las combinaciones de cargas según la norma canadiense. Sin embargo, también puede crear todas las combinaciones manualmente en RFEM/RSTAB. El módulo adicional RF-/STEEL CSA requiere el cálculo de barras y conjuntos de barras, así como casos de carga, combinaciones de carga y combinaciones de resultados.

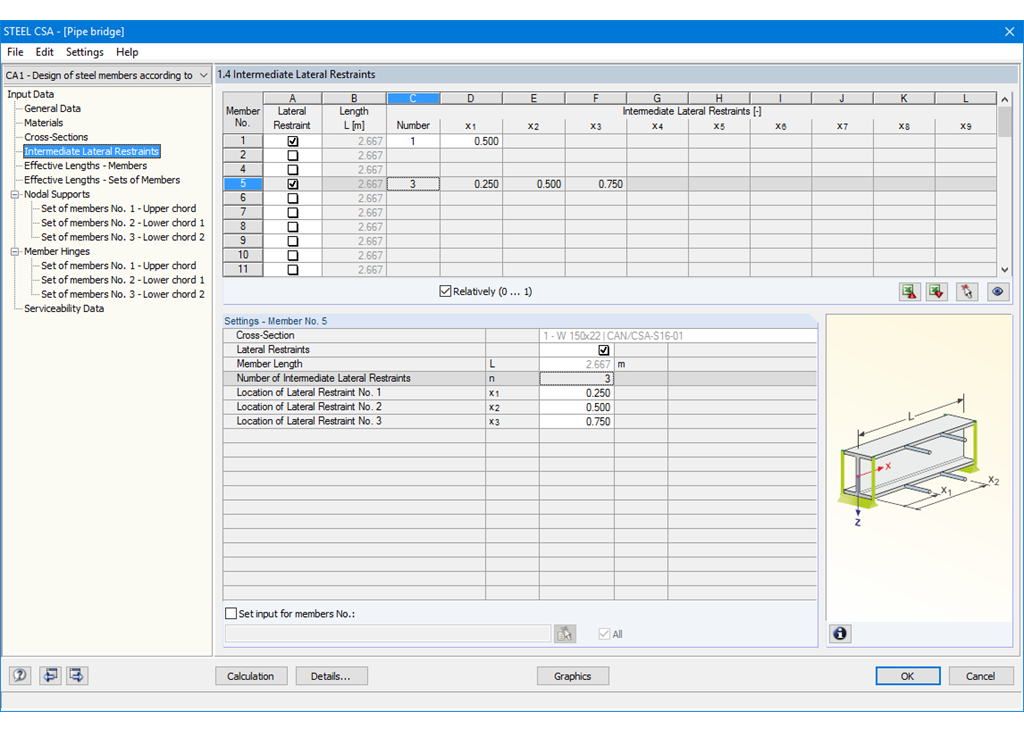

En las siguientes ventanas, es posible ajustar los parámetros para las coacciones laterales intermedias y las longitudes eficaces. En caso de que se utilicen las barras continuas, es posible definir condiciones de apoyo individuales y excentricidades para cada nudo intermedio de las barras individuales. Una herramienta especial de análisis por elementos finitos determina las cargas y momentos críticos necesarios para el análisis de estabilidad en estas situaciones.

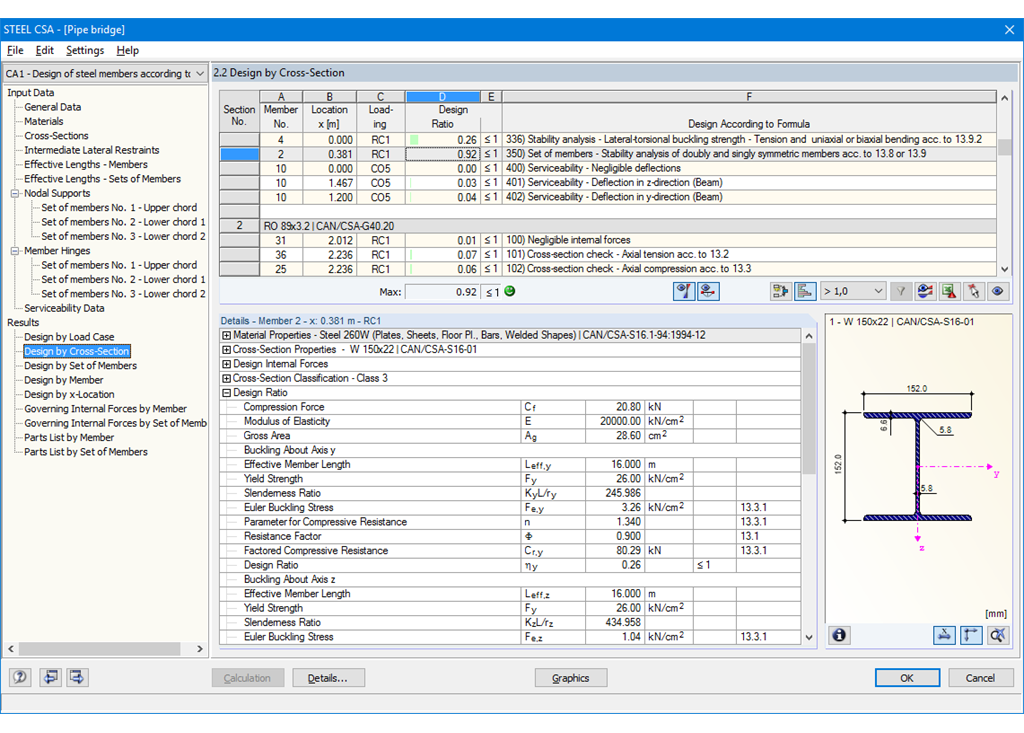

RF-/STEEL CSA | Resultados
La primera ventana de resultados muestra las razones de tensiones máximas incluyendo el cálculo correspondiente de cada caso de carga calculado (combinación de carga/combinación de resultados).
Las ventanas siguientes muestran todos los resultados detallados ordenados por sujetos específicos en menús desplegables en árbol. Además, es posible mostrar todos los resultados intermedios para cada posición a lo largo de las barras. De esta manera, se puede revisar fácilmente cómo los cálculos individuales han sido realizados por el módulo.
Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
