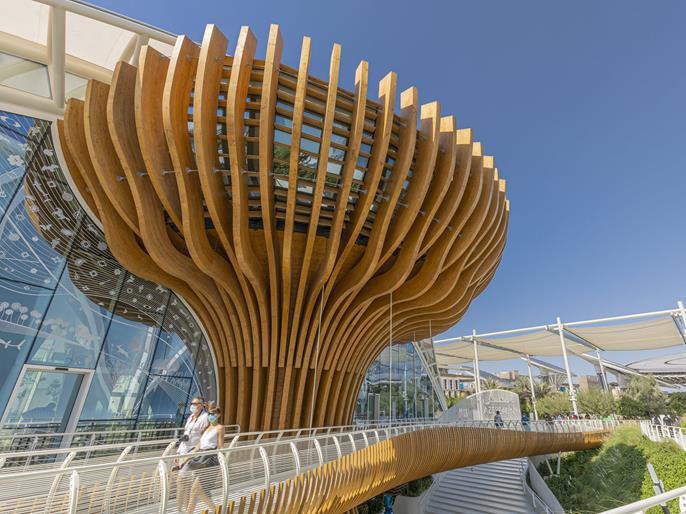

Pabellón de Azerbaiyán en la Expo 2021 en Dubai, Emiratos Árabes Unidos

El "Pabellón de Azerbaiyán" llamó la atención en la Expo 2021 en Dubai. Simmetrico network e iDeas fueron los responsables del valioso diseño arquitectónico. Entre otras cosas, el cliente de Dlubal, Rubner Ingenieurholzbau, creó el análisis y el diseño estructural y construyó la compleja estructura de madera laminada encolada en la propia obra.

Estructura

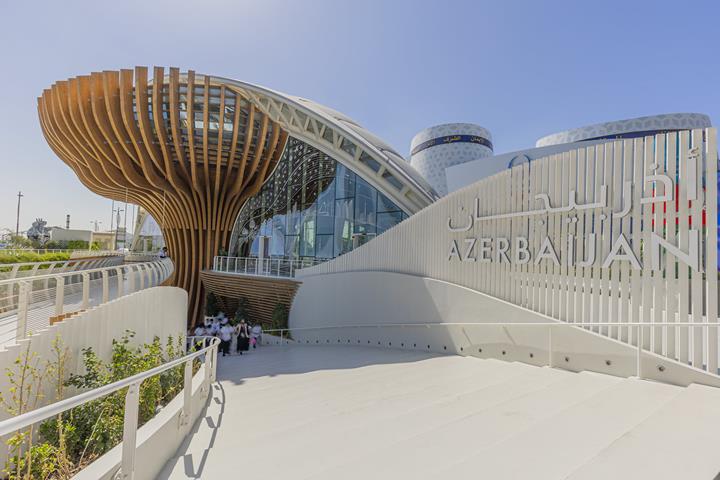

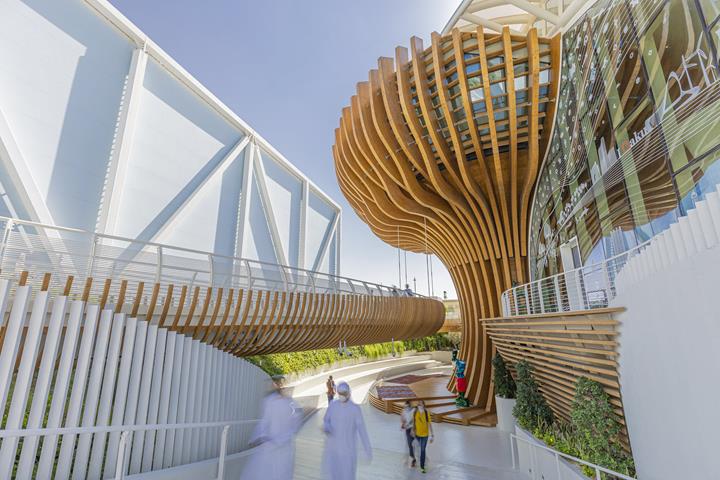

El pabellón consta de tres estructuras: un árbol, un ágora y una pasarela. El árbol está formado por elementos que se extienden desde abajo hacia arriba, los cuales, además del tronco, también imitan raíces y ramas. El ágora al pie del árbol forma la entrada al pabellón. Consta de componentes horizontales a una altura de 5 m. Una pasarela "flota" sobre el ágora, proporcionando acceso al pabellón.

La estructura en árbol consta de un total de 114 arcos con radios de curvatura de hasta 3 metros. Fue un desafío crear el radio de curvatura de las ramas y cumplir con los requisitos estructurales al mismo tiempo. Por este motivo, se decidió utilizar láminas de 15 milímetros en la fabricación de los elementos. Cada elemento individual ha sido diseñado, dimensionado y producido de acuerdo con los requisitos del proyecto para que pueda ser transportado en contenedores desde Rubner en Brixen, Italia hasta la obra de construcción de la Expo, donde se pudieron ensamblar con precisión.

Gracias al procesamiento especial de cada elemento individual y su forma ingeniosa, el ágora da la impresión de movimiento. El objetivo fue crear una continuidad para el conjunto y, por lo tanto, se buscó un material adecuado. De la variedad de productos Rubner, la elección recayó en los paneles Nordpan, los cuales permitieron lograr un resultado estético y estructuralmente excelente.

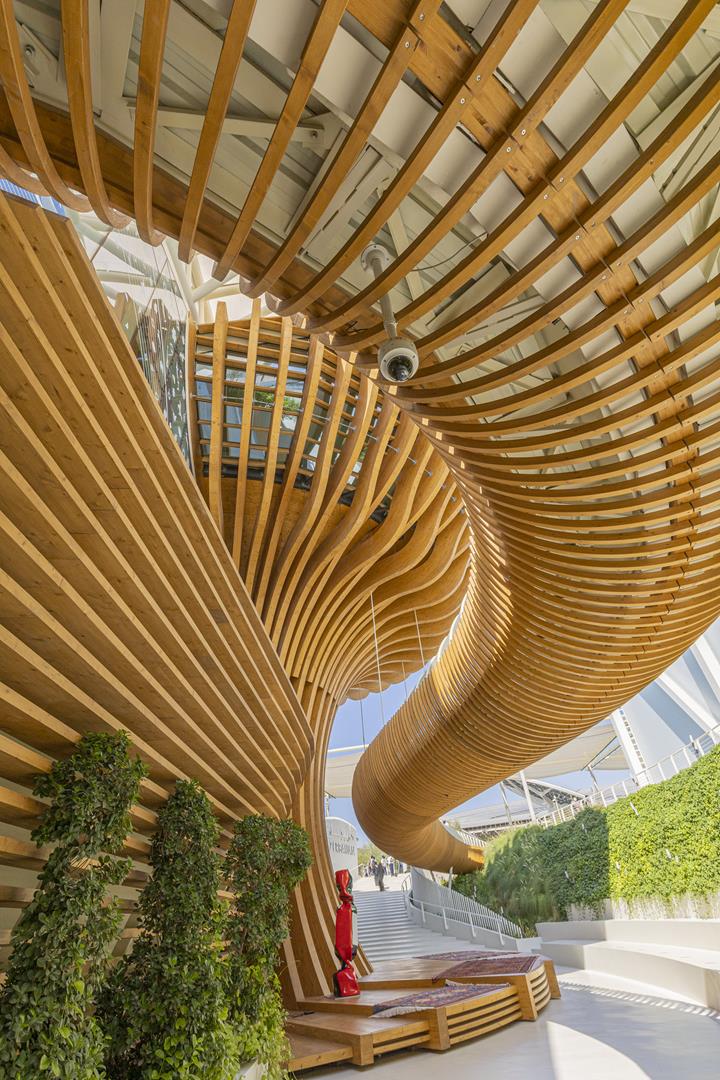

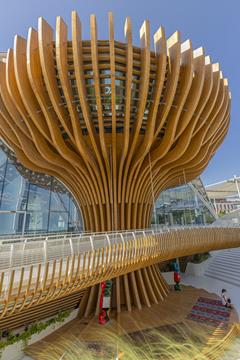

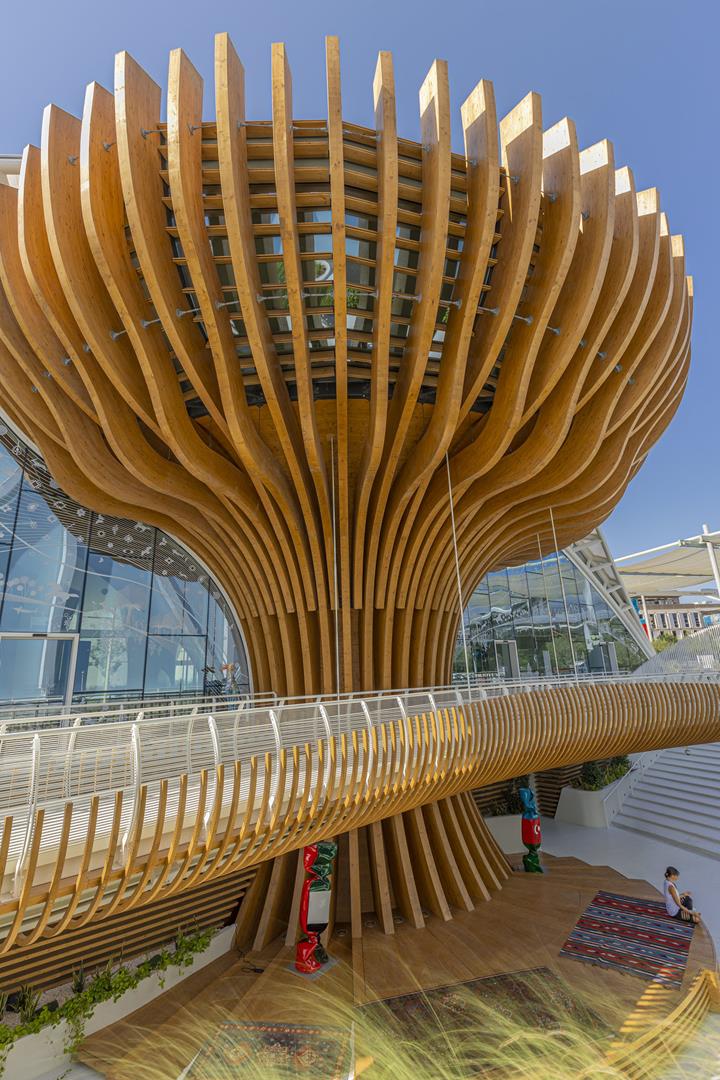

La pasarela contiene más de 210 elementos con un radio de aproximadamente 1,30 metros. Forman las "nervaduras" de la pasarela, mientras que cada una de las 44 vigas de apoyo laterales conectadas a la estructura de acero tiene una curvatura específica a lo largo de su longitud de aproximadamente 2 metros. 6 elementos centrales con una longitud máxima de aproximadamente 7,60 metros completan la estructura.

A pesar de todas las dificultades causadas por la pandemia de coronavirus, el proyecto "Azerbaijan Pavilion Expo 2021" se completó a tiempo y al mismo tiempo se implementó una estructura arquitectónicamente extremadamente exigente.

Lugar Mangrove Avenue
Dubai
Emiratos Árabes Unidos

Cliente República de Azerbaiyán
Diseño artístico y coordinación de proyectos Simmetrico
Proyecto creativo y diseño arquitectónico Simmetrico network en colaboración con iDeas
Diseño integrado, gestión del proyecto y emplazamiento Red Simmetrico en colaboración con SCE Project e iDeas
Análisis y diseño estructural, producción y ensamblaje Rubner Holzbau GmbH
www.rubner.holzbau.com


Especificaciones del proyecto

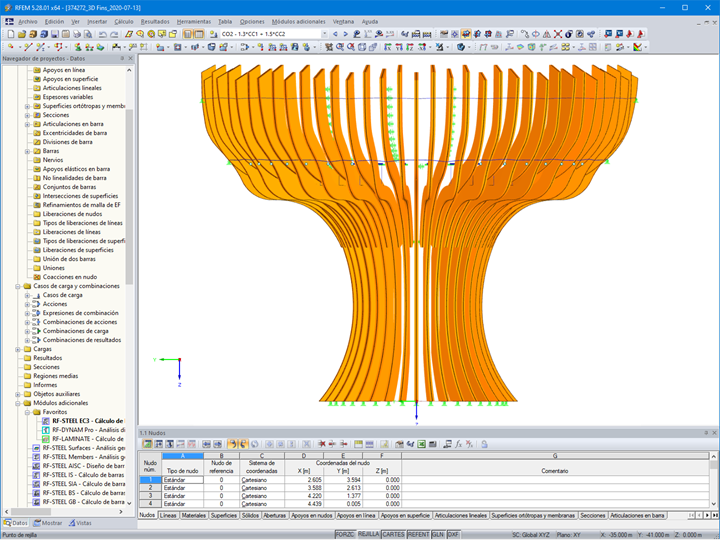

Datos del modelo

Número de nudos 8052
Número de líneas 8146
Número de barras 106
Número de superficies 54
Número de casos de carga 2
Número de combinaciones de carga 6
Número de combinaciones de resultados 3
Peso completo 46.151 t
Dimensiones (métricas) 10,658 x 21,597 x 16,662 m
Dimensiones (imperiales) 34.97 x 70.86 x 54.67 feet
Versión del programa 5.29.01
