La estructura fue diseñada por el conocido estudio de arquitectura ZJA Zwarts & Jansma Architects. El proyecto recibió varios prestigiosos premios: el MIPIM Award 2020 - Best Refurbished Building, el Dutch Steel Award 2020 y el German Design Award 2021.
La empresa Octatube realizó el diseño estructural, utilizando el programa de análisis por elementos finitos RFEM. Octatube es una empresa de planificación y construcción de estructuras arquitectónicas complejas. El enfoque principal del diseño fue el uso de acero y vidrio para implantar un aspecto arquitectónico sofisticado para la cubierta, yendo desde el diseño hasta la construcción del edificio.
Estructura y dimensionamiento estructural

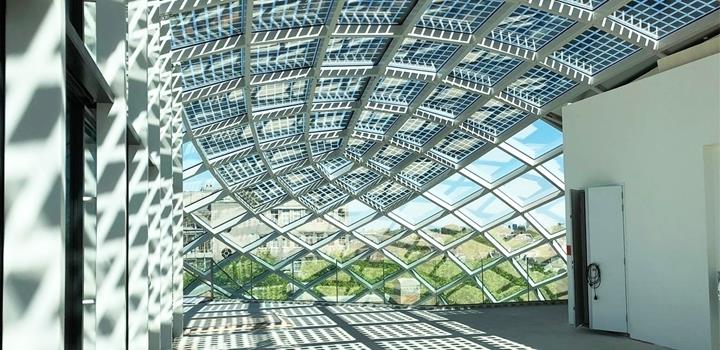

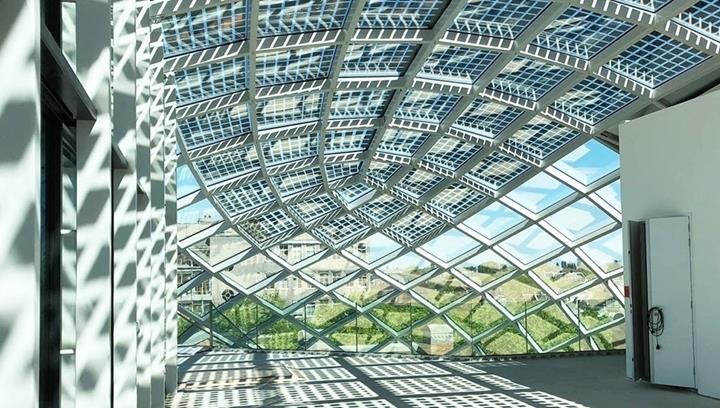

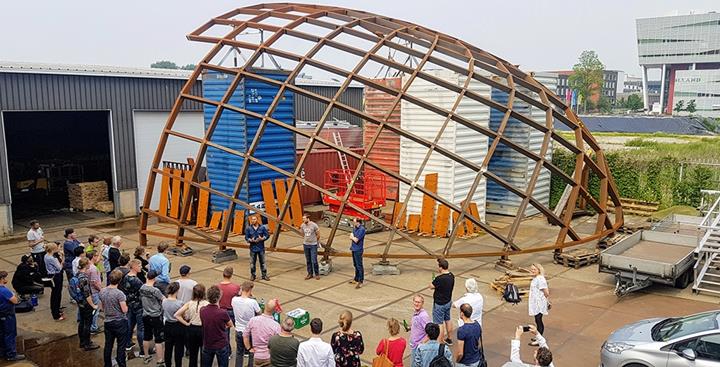

El sistema estructural de la cubierta se describe mejor como una cáscara cilíndrica de rejas con dos cúpulas en cada extremo. Debido al edificio adyacente a la cubierta y el hueco para la entrada de la fachada, se eliminaron algunas partes de la estructura del enrejado. En general, la cúpula tiene una sola junta estructural repetitiva, pero la forma libre crea diferencias en cada unión requiriendo partes únicas. En total, se utilizaron alrededor de 1000 componentes de acero diferentes y 200 paneles de vidrio.
Para proyectos complejos, se necesita un software flexible de análisis estructural y diseño que sea capaz de modelar una amplia gama de elementos únicos. Octatube utilizó RFEM junto con Rhinoceros (Rhino), Grasshopper e IDEA StatiCa. Durante la fase de diseño preliminar y final, se utilizó el modelo de líneas de Rhino-Grasshopper del arquitecto como punto de partida. En este modelo, se establecieron las líneas principales y secundarias.

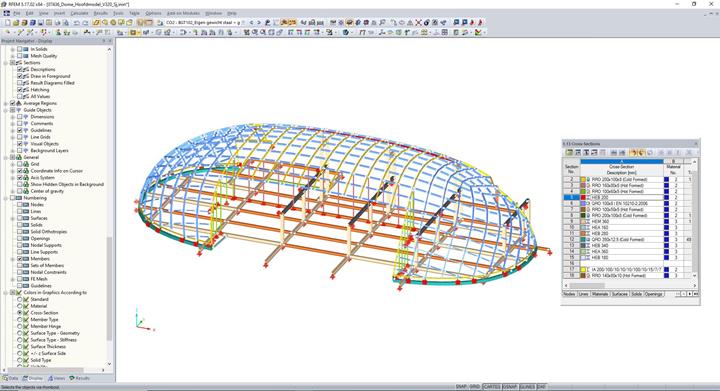

Las líneas y la curvatura del enrejado del modelo se analizaron y optimizaron a fondo. El modelo de líneas y las cargas estructurales de Grasshopper se importaron a RFEM, donde el modelo se pudo optimizar estructuralmente. Las cargas en la estructura se generaron con una conexión directa entre Rhino y una interfaz definida por el usuario. Para la conexión indirecta entre Grasshopper y RFEM, se utilizó Excel. El único requisito de diseño incluyó que las superficies cuadradas de vidrio fueran completamente planas, similares al exterior de un diamante.

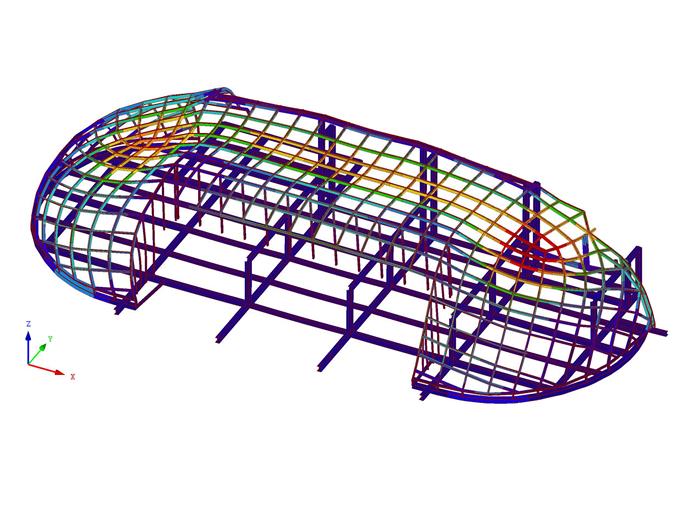

Las propiedades de la sección rectangular hueca se determinaron con RFEM e IDEA StatiCa. Dado que la rigidez al giro era muy importante, se crearon dos modelos de toda la estructura y sus uniones para modelar adecuadamente la rigidez y resistencia de la cubierta del enrejado. Estos modelos se utilizaron como un límite superior e inferior para las deformaciones y la rigidez. El modelo del límite superior incluyó todas las uniones completamente rígidas para determinar los efectos de la carga en éstas.
El límite inferior para la rigidez al giro se determinó iterativamente entre RFEM e IDEA CONNECTION para cada tipo de unión. Este modelo de uniones flexible se utilizó para comprobar la rigidez y estabilidad de la cubierta del enrejado. La estructura de soporte ubicada debajo del enrejado también se incluyó para determinar correctamente las cargas. Esto fue necesario para evitar el proceso iterativo y lento para determinar las rigideces elásticas de los apoyos verticales que variarían para cada caso de carga.
| Lugar | Weesperplein 4B 1018 XA Amsterdam, Países Bajos |
| Propietario | Zadelhoff BV Amsterdam, Países Bajos www.zadelhoff.nl |
| Arquitecto | ZJA Zwarts & Jansma Architecten Amsterdam, Países Bajos www.zja.nl |
| Análisis estructural y construcción | Octatube Delft, Países Bajos www.octatube.nl |
