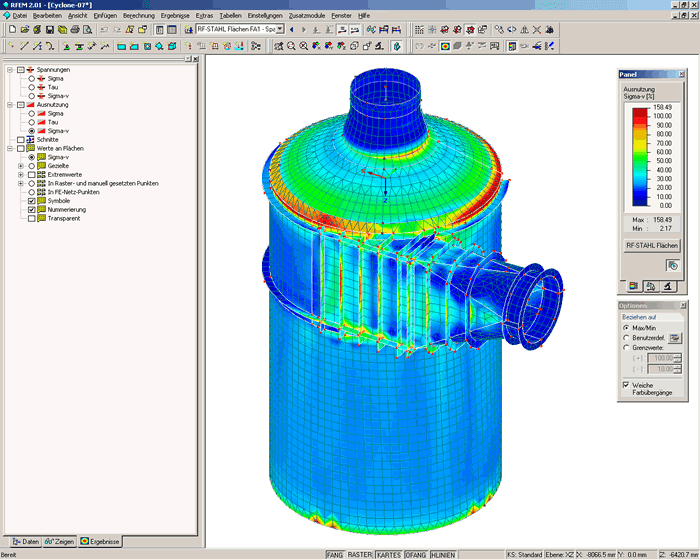

Ciclón tangencial

El ciclón representa un sistema de purificación de gas del Horno A en la planta metalúrgica de Belgo Mineira en Brasil.

El ciclón tangencial se utiliza para la separación de partículas de polvo y ceniza. Está diseñado para una presión interna de 1,9 bar (190 kN/m²) y una temperatura de 250 ° C. El material A516 (60) fue el utilizado de conformidad con la norma estadounidense ASTM (se corresponde con P265GH según EN 10028).

Además de las cargas en servicio, el análisis incluye también las cargas de viento. En el dimensionado se consideraron por supuesto los efectos (fuerzas y momentos de coacción) de las tuberías de salida y entrada.

Ingeniería estructural Ing.-Büro Dipl.-Ing. WK Hartmann
Macherscheider Straße 124 a
41468 Neuss, Alemania


Especificaciones del proyecto
