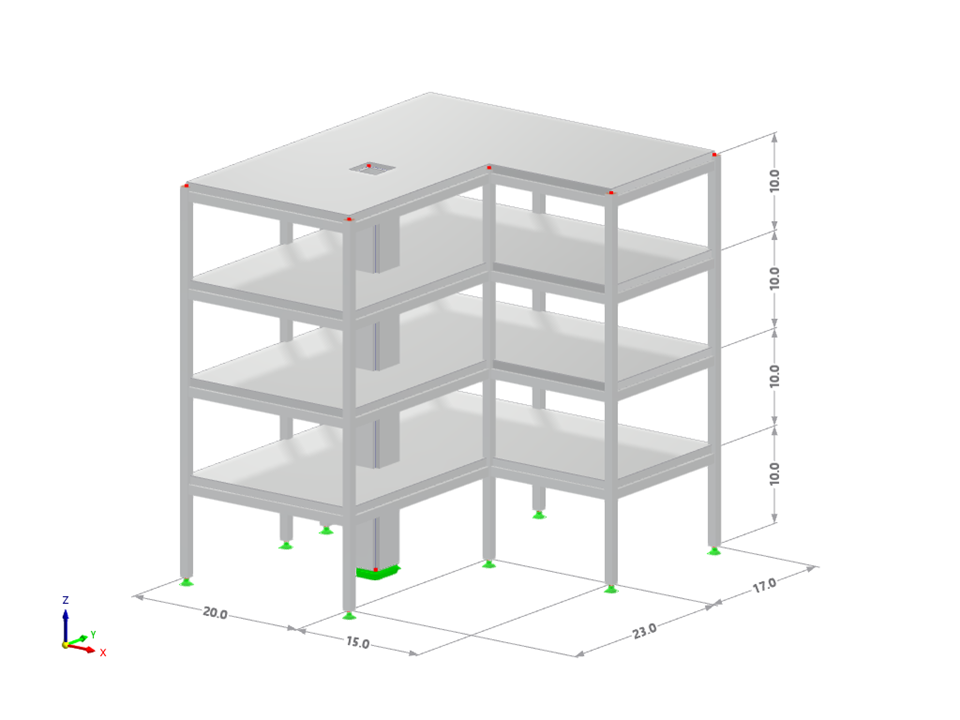

KB 001885 | Assessment of Story Drift under Seismic Loads According to ASCE 7-22 and the Building Model
Modelo utilizado en
Evaluación de la deriva de la planta bajo cargas sísmicas según ASCE 7-22 y el modelo del edificio
| Número de nudos | 72 |
| Número de líneas | 112 |
| Número de barras | 76 |
| Número de superficies | 20 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 298.385 t |
| Dimensiones (métricas) | 12,192 x 12,192 x 12,192 m |
| Dimensiones (imperiales) | 40 x 40 x 40 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
