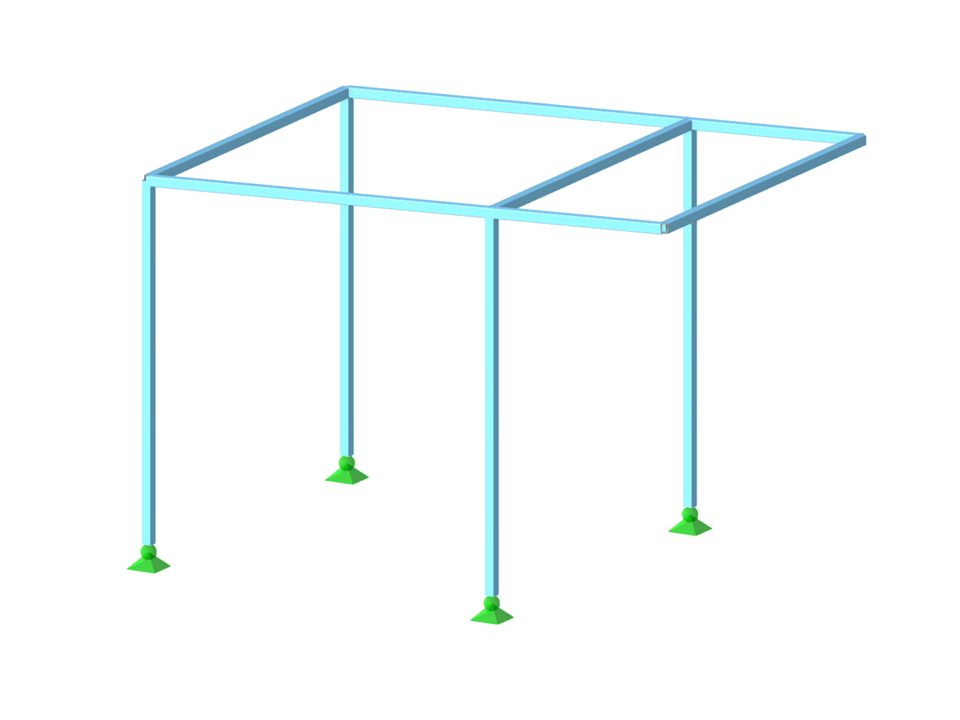

Refugio
Número de nudos | 10 |
Número de líneas | 11 |
Número de barras | 11 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.343 t |
Dimensiones (métricas) | 4,500 x 3,075 x 3,000 m |
Dimensiones (imperiales) | 14.76 x 10.09 x 9.84 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
