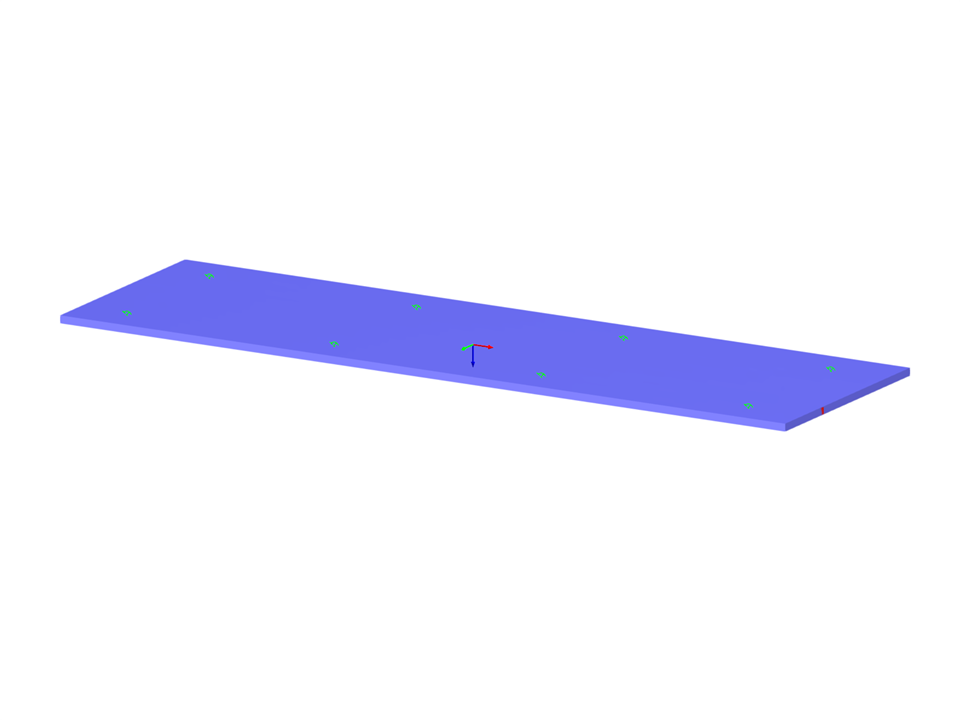

Losa

• Análisis general de tensiones
• Salida de resultados gráfica y numérica de tensiones y razones de tensiones completamente integrada en RFEM
• Cálculo flexible en diferentes casos de cálculo
• Alta eficiencia debido a la poca cantidad de datos requeridos
• Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos
• Se genera una matriz de rigidez global local de la superficie en RFEM sobre la base del modelo de material seleccionado y las capas contenidas. Están disponibles los modelos de material siguientes:
  • Ortótropo
  • Isótropo
  • Definido por el usuario
  • Híbrido (para combinaciones de modelos de material)
• Opción de guardar frecuentemente las estructuras de las capas en una base de datos
• Determinación de las tensiones básicas, tangenciales y equivalentes
• Además de las tensiones básicas, están disponibles como resultados las tensiones requeridas de la norma DIN EN 1995-1-1 y la interacción entre éstas.
• Análisis de tensiones para superficies de la estructura incluyendo formas simples o complejas
• Tensiones equivalentes calculadas de acuerdo con diferentes criterios:
  • Teoría de la energía de distorsión o hipótesis de modificación de forma (von Mises)
  • Teoría de la tensión tangencial máxima (Tresca)
  • Criterio de tensiones principales máximas (Rankine)
  • Criterio de la deformación principal (Bach)
• Cálculo de tensiones tangenciales transversales según Mindlin o Kirchhoff, o especificaciones definidas por el usuario
• Cálculo del estado último de servicio mediante la comprobación de los desplazamientos de la superficie
• Especificaciones definidas por el usuario para las flechas límite
• Posibilidad de considerar el acoplamiento entre capas
• Resultados detallados de los diferentes componentes de tensiones y razones en tablas y gráficos
• Salida de datos de tensiones para cada capa en el modelo
• Lista de piezas de las superficies calculadas
• Opción del acoplamiento de capas completamente sin cortante

Después del cálculo, se muestran los valores máximos de tensiones, razones de tensiones y desplazamientos por casos de carga, superficies o puntos de rejilla. La razón de tensiones se puede mostrar para cualquier tipo de tensión. La posición actualmente activada está resaltada en el modelo de análisis de RFEM.

Además de la evaluación de resultados en tablas, es posible representar las tensiones y razones de tensiones gráficamente en la ventana de trabajo de RFEM. Para esto, se pueden ajustar los colores y valores asignados en el panel.

Es necesario seleccionar los casos de carga, combinaciones de carga y de resultados para el cálculo de los estados límite últimos y el estado límite de servicio. Después de seleccionar las superficies a calcular, es posible definir el modelo de material apropiado.

La estructura de capas formando la base para el cálculo de la rigidez puede variar. Los parámetros definidos por el modelo de material seleccionado pueden ser ajustados según sus necesidades. La matriz 3*3 de las capas se puede modificar también. De esta manera, se garantiza una selección completamente libre al generar las rigideces.

Las tensiones límite de cada capa son definidas por el material seleccionado. Es posible ajustar los valores por especificaciones definidas por el usuario.
