Descargue el modelo de una estructura de paneles de CLT aquí y ábralo con el software de análisis de estructuras por elementos finitos RFEM 6.
Ce modèle est utilisé dans le webinaire gratuit «<a href='https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002943' data-trackclickscope='event'>Conception et calcul des panneaux CLT dans RFEM 6</a>» du 05 juillet 2023.

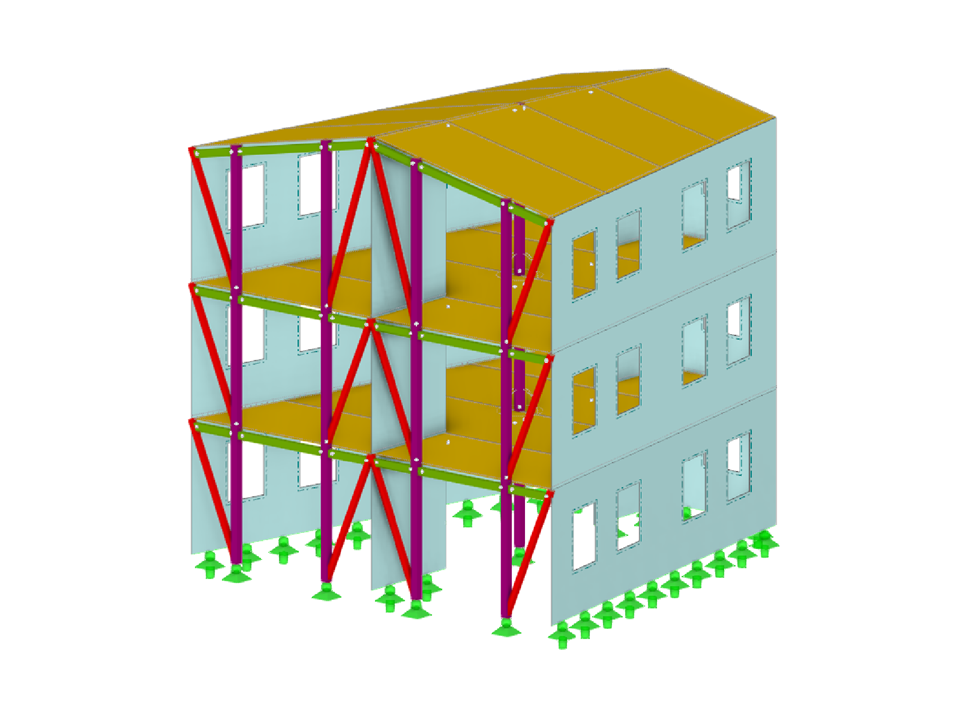

Modelo de estructura 2/2 CLT
| Número de nudos | 199 |
| Número de líneas | 263 |
| Número de barras | 51 |
| Número de superficies | 42 |
| Número de sólidos | 0 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 86 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 37,611 t |
| Dimensiones (métricas) | 10,000 x 10,000 x 10,000 m |
| Dimensiones (imperiales) | 32.81 x 32.81 x 32.81 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
2024-07-30
2024-08-01
Duración: 01:06:40 min
Duración: 01:04:39 min
Duración: 01:08:02 min
Duración: 00:01:22 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:55:27 min
Duración: 01:10:03 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:00:28 min
.png?mw=350&hash=22d4cc5696e7961e8d9ee2a7db1c2f74839b0477)
En este artículo, se compara el cálculo de un muro de entramado ligero de madera con el tipo de espesor del panel de vigas con un cálculo manual.
Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.
Al calcular estructuras regulares, la entrada de datos a menudo no es complicada pero requiere mucho tiempo. La automatización de la entrada de datos puede ahorrar un tiempo valioso. La tarea descrita en el presente artículo es considerar las plantas de una casa como etapas de construcción individuales. Los datos se introducen utilizando un programa C# para que el usuario no tenga que introducir los elementos de las plantas individuales manualmente.
Nuestro servicio web ofrece a los usuarios la oportunidad de comunicarse con RFEM 6 y RSTAB 9 utilizando varios lenguajes de programación. Las funciones de alto nivel (HLF) de Dlubal le permiten ampliar y simplificar la funcionalidad del servicio web. El uso de nuestro servicio web en línea con RFEM 6 y RSTAB 9 facilita y acelera el trabajo de los ingenieros. ¡Compruébelo ahora! Este tutorial le muestra cómo usar la biblioteca en C# con un ejemplo simple.
En RFEM, el material de tableros de virutas orientadas (OSB) está disponible para Estados Unidos y Canadá. Los parámetros del material se toman del "Manual de especificaciones de diseño de paneles".
Usando el tipo de espesor Panel de vigas, puede modelar elementos de paneles de madera en un espacio tridimensional. Simplemente especifique la geometría de la superficie, y los elementos del panel de madera se generarán utilizando una construcción interna de barra-superficie, incluyendo la simulación de la flexibilidad de la conexión. El tipo de espesor de la Placa de la viga se define utilizando el complemento Superficies multicapa.
Un "panel de vigas" le proporciona las siguientes ventajas:
- Es posible el revestimiento en una cara y en ambas caras
- Cálculo automático de un acoplamiento semirrígido
- Revestimiento de madera
- Revestimiento grapado
- Revestimiento definido por el usuario
- Representación como un objeto geométrico completo en 3D (pórtico, traviesa, pilar, chapa, grapas), incluyendo la excentricidad
- Consideración de huecos mediante celdas de superficie
- Cálculo de los elementos estructurales utilizando el complemento Cálculo de madera
- Independiente del material (por ejemplo, paneles de yeso con secciones conformadas en frío y paneles de fibra de yeso como revestimiento)
Tiene la opción de realizar el cálculo frente al fuego de superficies utilizando el método de la sección reducida. La reducción se aplica sobre el espesor de la superficie. Es posible realizar las comprobaciones de diseño para todos los materiales de madera permitidos para el cálculo.
Para la madera contralaminada, dependiendo del tipo de adhesivo, puede seleccionar si es posible que las partes individuales de la capa carbonizada se caigan y si puede esperar un aumento de la carbonización en ciertas áreas de la capa.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
En la biblioteca de estructuras de capas, están disponibles los siguientes fabricantes de madera contralaminada:
- Binderholz (EE. UU.)
- KLH (Estados Unidos, Canadá)
- Calle buck (Estados Unidos, Canadá)
- Nordic Structures (Estados Unidos, Canadá)
- Madera maciza de Mercer
- SmartLam
- Sterling Structural
- Superestructuras incluidas en la edición 32 de Lignatec "Crosslaminated Timber of Swiss Production"
Al importar una estructura de la biblioteca de estructuras de capas, todos los parámetros relevantes se adoptan automáticamente. La biblioteca se está actualizando constantemente.
