Evaluación de resultados en RWIND 2 Pro.

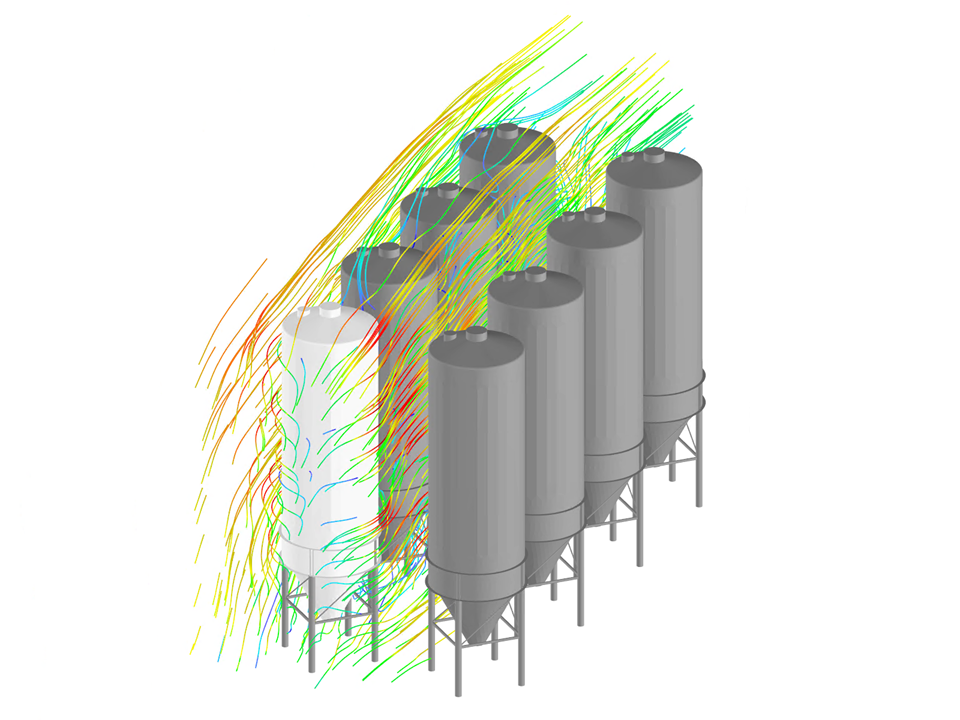

Modelo con 8 silos
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
En RFEM y RSTAB, puede visualizar los valores del campo de flujo de presión, velocidad, energía cinética de turbulencia y velocidad de disipación de turbulencia para la simulación de viento.
Los planos de recorte están alineados con la dirección del viento respectiva.
Si ha determinado experimentalmente las presiones superficiales disponibles para un modelo, puede aplicarlas a un modelo estructural en RFEM 6, procesarlas en RWIND 2 y usarlas como cargas de viento en el análisis estructural de RFEM 6.
Puede encontrar cómo aplicar los valores determinados experimentalmente en este artículo de la base de datos de conocimientos: Análisis estático con cargas de viento a partir de presiones medidas experimentalmente utilizando RWIND 2 y RFEM 6
Puede mostrar los resultados de RWIND directamente en el programa principal. En el Navegador - Resultados, seleccione el tipo de resultado "Análisis de simulación de viento" de la lista superior.
Actualmente, están disponibles los siguientes resultados, que se refieren a la malla computacional de RWIND:
- Presión superficial
- Coeficiente cp de la superficie
- Distancia al muro y+ (flujo estacionario)
Utilice RWIND 2 Pro para aplicar fácilmente una permeabilidad a una superficie. Todo lo que necesita es la definición de
- el coeficiente de Darcy D,
- el coeficiente de inercia I,
- la longitud del medio poroso en la dirección del flujo L,
para definir una condición de contorno de presión entre el frente y la parte posterior de una zona porosa. Gracias a esta configuración, obtiene un flujo a través de esta zona con una visualización de resultados en dos partes en ambos lados del área de la zona.
Pero eso no es todo. Además, la generación de un modelo simplificado reconoce las zonas permeables y tiene en cuenta las aberturas correspondientes en el recubrimiento del modelo. ¿Puede prescindir de un elaborado modelado geométrico del elemento poroso? Comprensible, ¡entonces tenemos buenas noticias! Con una definición pura de los parámetros de permeabilidad, puede evitar el modelado geométrico complejo del elemento poroso. Utilice esta función para simular andamios permeables, cortinas de polvo, estructuras con mallas, etc.
