Descargue aquí el modelo con voladizos de acero y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó en el seminario web gratuito "Las preguntas más comunes de los usuarios al soporte de Dlubal" el 10 de enero de 2023 (alemán, 12 de enero de 2023 en inglés).
Modelo utilizado en

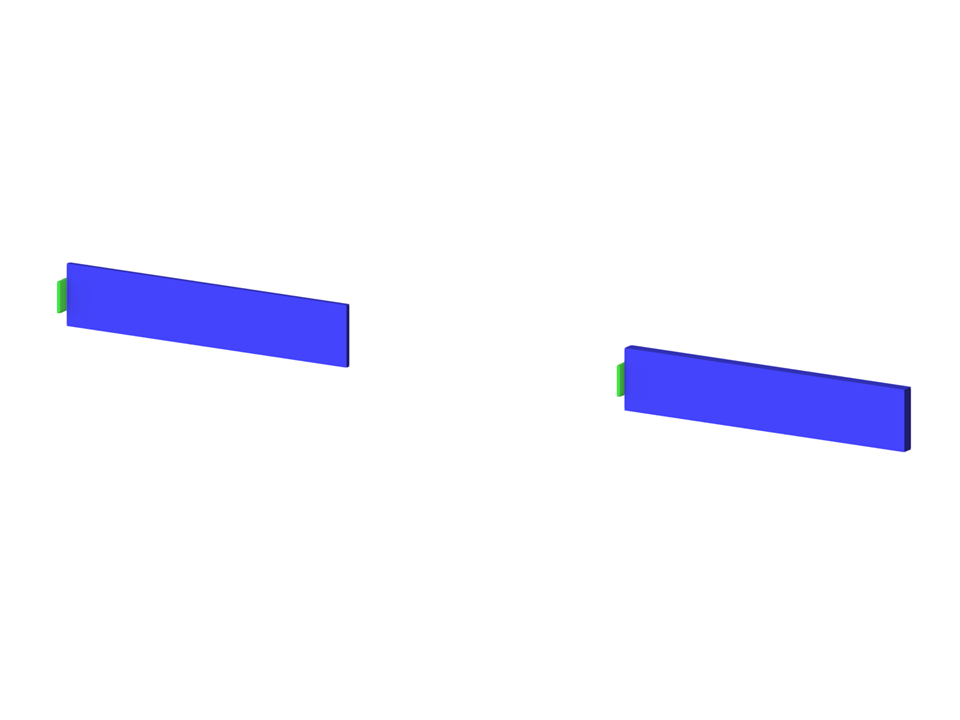

Vigas en voladizo de acero
| Número de nudos | 8 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.344 t |
| Dimensiones (métricas) | 7,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 22.97 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
