Descargue el modelo de una marquesina aquí y ábralo con el software de estructura FEA RFEM.
Este modelo se utilizará en el seminario web gratuito "Las preguntas más comunes de los usuarios al soporte de Dlubal" el 4 de octubre de 2022 (alemán, 6 de octubre de 2022, inglés).
Modelo utilizado en

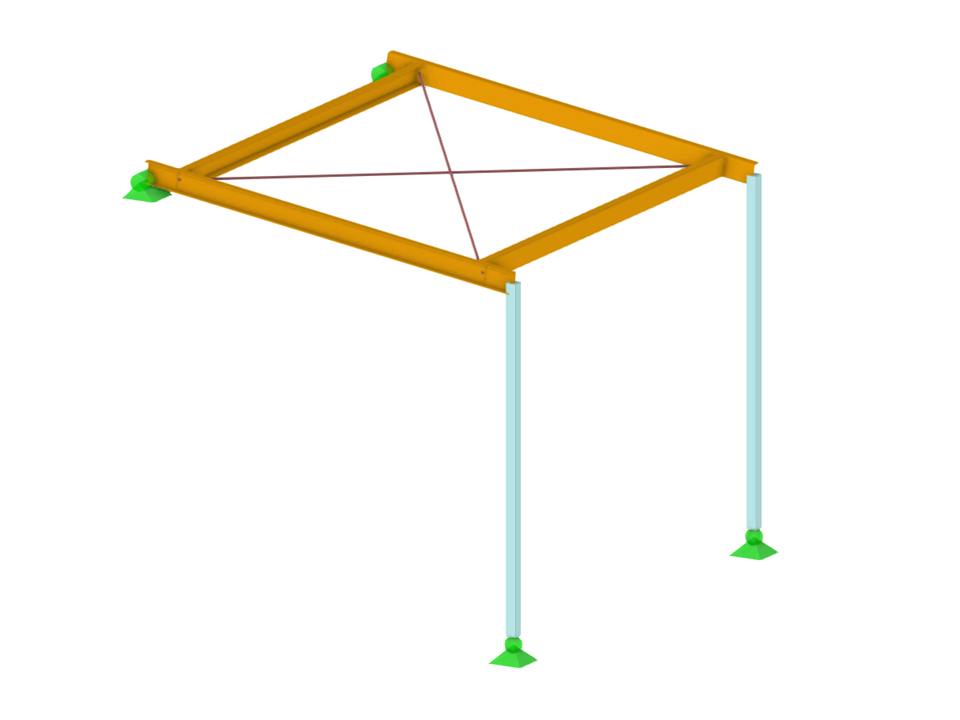

colgadizo
| Número de nudos | 12 |
| Número de líneas | 9 |
| Número de barras | 8 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 37 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 0.224 t |
| Dimensiones (métricas) | 2,935 x 2,951 x 3,340 m |
| Dimensiones (imperiales) | 9.63 x 9.68 x 10.96 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
