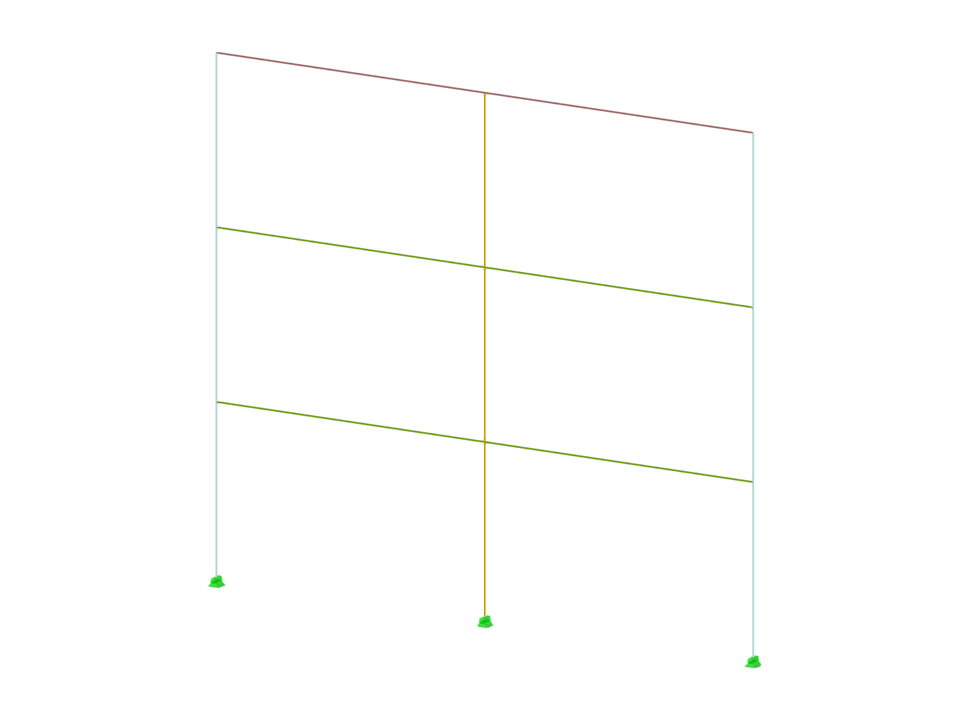

Pórtico de varias plantas
Número de nudos | 12 |
Número de líneas | 15 |
Número de barras | 15 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 4 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 529.875 t |
Dimensiones (métricas) | 12,000 x 10,500 x 0,000 m |
Dimensiones (imperiales) | 39.37 x 34.45 x 0 feet |
