Manual en línea de RFEM | Superficies
Descargue aquí el modelo de un edificio residencial de mampostería con ático y ábralo con el software de análisis de elementos finitos RFEM. Este modelo se utiliza en el seminario web gratuito "Diseño de mampostería utilizando el método de elementos finitos en RFEM 6" el 31 de marzo de 2022 (inglés, 29 de marzo de 2022, en inglés).
Modelo utilizado en

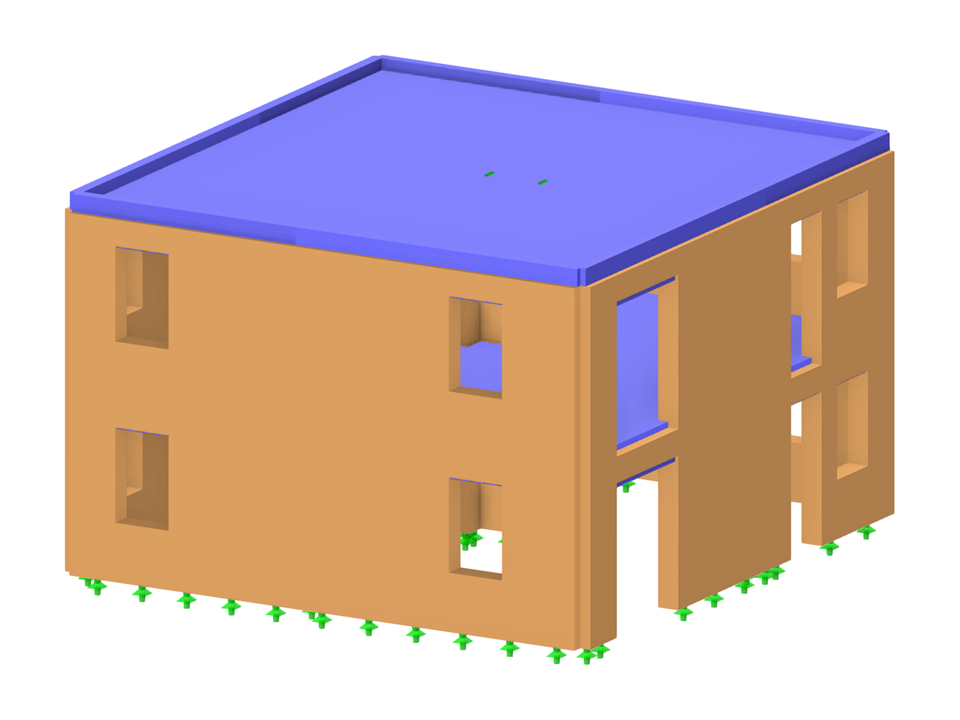

Edificio residencial de mampostería con buhardilla
| Número de nudos | 148 |
| Número de líneas | 190 |
| Número de barras | 20 |
| Número de superficies | 30 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 172.621 t |
| Dimensiones (métricas) | 9,480 x 6,400 x 9,880 m |
| Dimensiones (imperiales) | 31.1 x 21 x 32.41 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
