Descargue aquí el modelo de un edificio residencial de mampostería y ábralo con el software de análisis de elementos finitos RFEM. Este modelo se utiliza en el seminario web gratuito "Diseño de mampostería utilizando el método de elementos finitos en RFEM 6" el 31 de marzo de 2022 (inglés, 29 de marzo de 2022, en inglés).
Modelo utilizado en

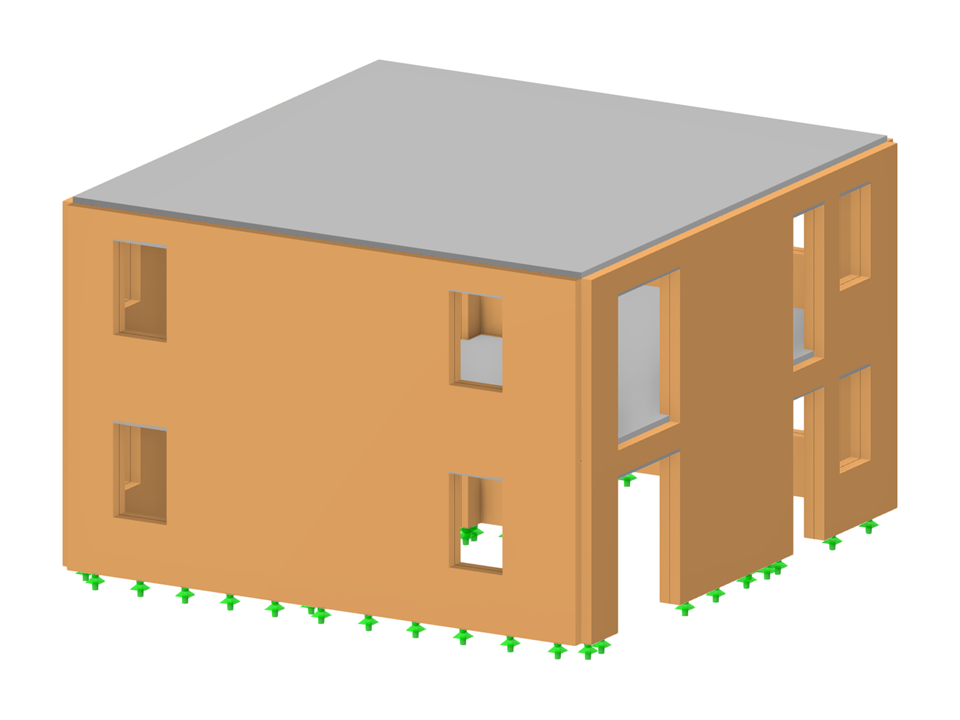

Edificio residencial de mampostería
| Número de nudos | 140 |
| Número de líneas | 174 |
| Número de barras | 20 |
| Número de superficies | 22 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 166.679 t |
| Dimensiones (métricas) | 9,480 x 6,100 x 9,880 m |
| Dimensiones (imperiales) | 31.1 x 20.01 x 32.41 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
2024-08-01
Seminario web
Duración: 01:04:39 min
Duración: 00:52:59 min
Duración: 01:02:23 min
Duración: 00:00:51 min
Duración: 00:59:49 min
Duración: 01:04:22 min
Duración: 00:00:28 min
Duración: 00:00:58 min
Duración: 01:12:10 min
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Para evaluar si también es necesario considerar el análisis de segundo orden en un cálculo dinámico, se proporciona el coeficiente de sensibilidad del desplome entre plantas θ en los apartados 2.2.2 y 4.4.2.2 de EN 1998-1. Se puede calcular y analizar utilizando RFEM 6 y RSTAB 9.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-16 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Al generar muros de cortante y vigas de gran canto, puede asignar no solo superficies y celdas, sino también barras.
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, para que luego se puedan integrar según la norma deseada Cálculo de hormigón para RFEM 6 / RSTAB 9 als Stäbe bemessen werden können.
Hay varias herramientas de modelado disponibles para elementos en modelos de edificios:
- Línea vertical
- Pilar
- Muro
- Viga
- Piso rectangular
- Piso poligonal
- Abertura de piso rectangular
- Abertura de piso poligonal
Esta característica le permite definir el elemento en el plano del terreno (por ejemplo, con una capa de fondo) con la creación de elementos múltiples asociada en el espacio.
Usando el tipo de planta "Solo transferencia de cargas", puede Complemento Modelo de edificio Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Este tipo de elemento recoge las cargas en el techo y las transfiere a los elementos de apoyo del modelo en 3D. Así, puede simular componentes secundarios, como rejillas y elementos de distribución de carga similares, sin ningún efecto adicional en el modelo en 3D.
¿Cómo podemos introducir los datos experimentales del túnel de viento en RFEM?
¿Cómo podemos introducir datos experimentales en RWIND?
¿Cuál es la diferencia entre los modelos de turbulencia RANS, URANS y DDES?
¿Es posible referirse a la distribución transversal de una carga en el caso del modelo de material isótropo? | Fábrica | tener una influencia plástica?
¿Cuál es el método CFD más preciso para la simulación de viento de parapetos?
¿Cómo puedo establecer puntos definidos por el usuario para valores de resultados en superficies en RFEM 6?
