El archivo para descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs o *.rf6). Para más información sobre los modelos y bloques parametrizados, vea el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

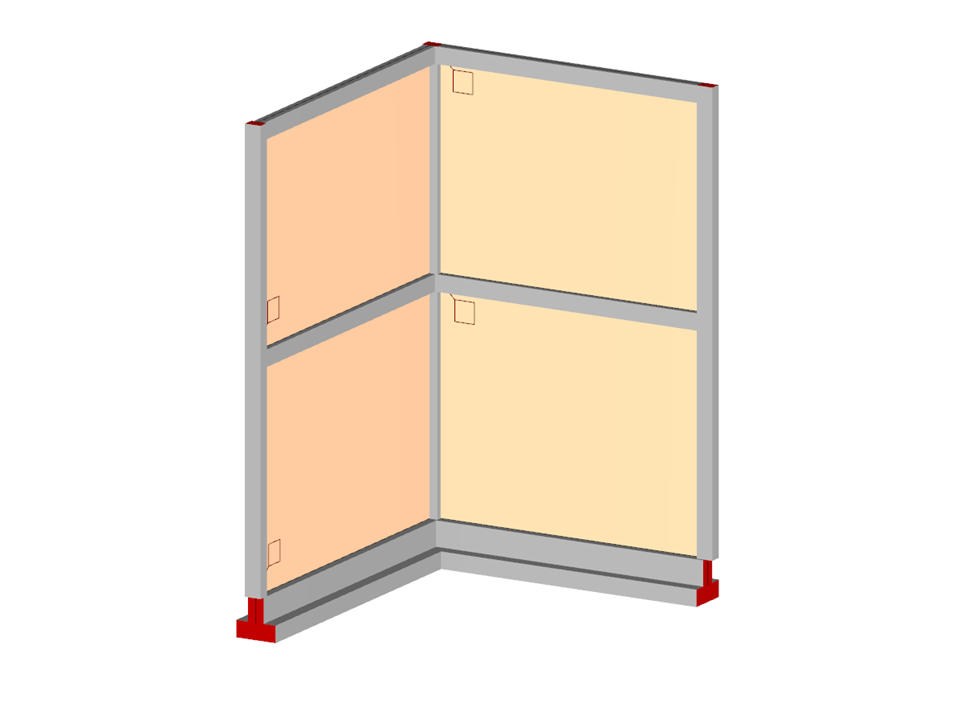

Muro de mampostería de esquina
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 9 |
Número de líneas | 12 |
Número de barras | 12 |
Número de superficies | 4 |
Número de sólidos | 0 |
Número de casos de carga | 0 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 8.975 t |
Dimensiones (métricas) | 3,500 x 5,400 x 3,900 m |
Dimensiones (imperiales) | 11.48 x 17.72 x 12.8 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
