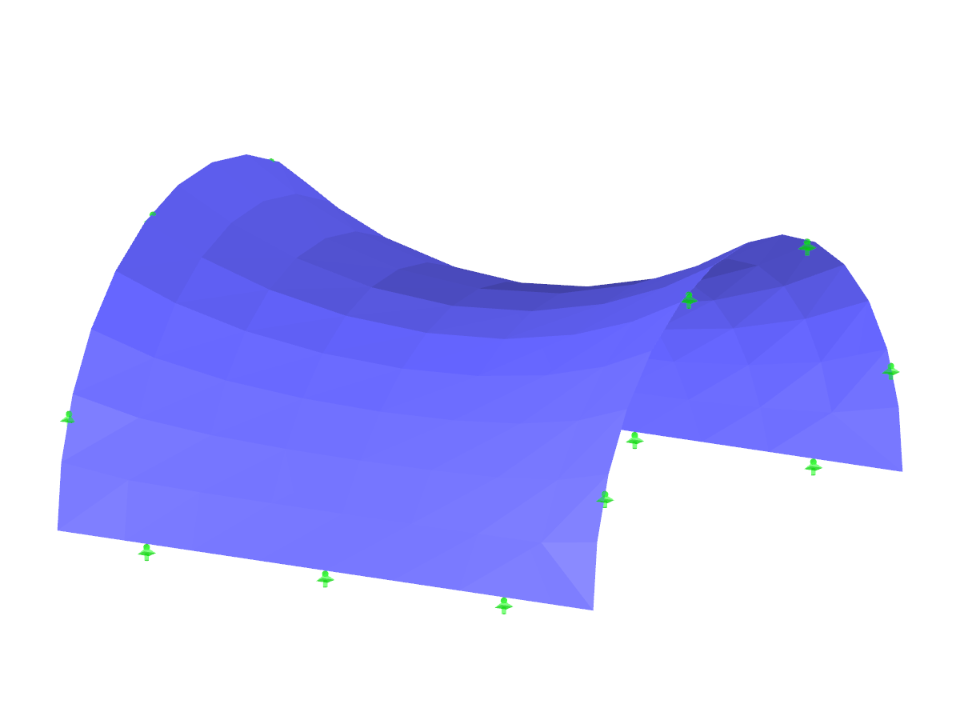

Estructura con membrana tensada, forma calculada en RFEM, software para análisis estructural.
Modelo utilizado en
Estructura con membranas
| Número de nudos | 6 |
| Número de líneas | 4 |
| Número de superficies | 1 |
| Número de casos de carga | 2 |
| Peso completo | 0.178 t |
| Dimensiones (métricas) | 5,670 x 5,670 x 3,670 m |
| Dimensiones (imperiales) | 18.6 x 18.6 x 12.04 feet |
| Versión del programa | 5.26.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
