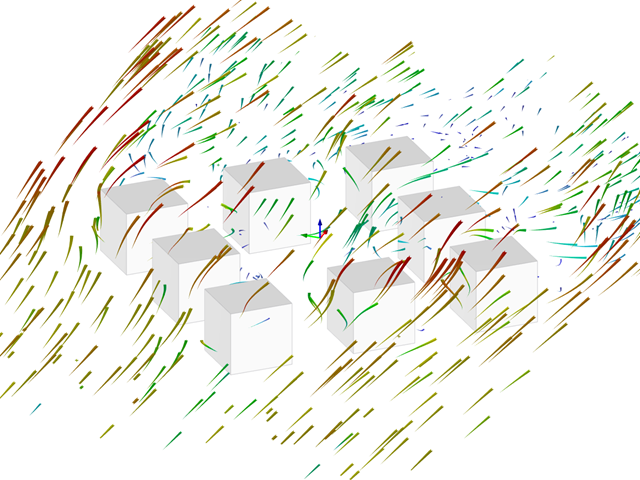

Modelo del grupo de edificios para la simulación de RWIND para el caso 1. Los edificios se simplifican a ocho cubos.
Ejemplo de verificación 0306 | 1º
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
![Figura 1: Modelo de ejemplo de validación](/es/webimage/046033/3651680/006.jpg?mw=512&hash=024c9db11178358cdab5075631e47165e2e4f513)
![Figura 1: Efecto de la dirección del viento](/es/webimage/044683/3627810/005.jpg?mw=512&hash=030e1c50257d7fa96f0e7ffc96c49be2668cfd9f)
![Figura 1: Simulación de viento en una ciudad moderna utilizando RWIND](/es/webimage/042766/3563251/10.png?mw=512&hash=fe9104cccd682c4804f57c32af54a6db2de16ef8)
![Modelo de elementos finitos de una conexión de acero](/es/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Característica 002825 | Muros de cortante y vigas de gran canto compuestas de barras](/es/webimage/050709/3907418/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Al generar muros de cortante y vigas de gran canto, puede asignar no solo superficies y celdas, sino también barras.
![Característica 002632 | Análisis de losas \n como estructuras 2D independientes](/es/webimage/041070/3545124/2023-06-22_15-36-36.png?mw=512&hash=1e094ee30f4d2d0a9c93f2cd5f456c9ba5c2afe0)
El modelo de construcción se calcula en dos fases:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
![Característica 002664 | Herramientas de modelado para modelos de edificios](/es/webimage/043816/3609974/43816.png?mw=512&hash=67e1752f5a2ba9fd3c557b17d484570ea5b74b01)
Hay varias herramientas de modelado disponibles para elementos en modelos de edificios:
- Línea vertical
- Pilar
- Muro
- Viga
- Piso rectangular
- Piso poligonal
- Abertura de piso rectangular
- Abertura de piso poligonal
Esta característica le permite definir el elemento en el plano del terreno (por ejemplo, con una capa de fondo) con la creación de elementos múltiples asociada en el espacio.
![Característica 002645 | Tipo de planta "Solo transmisión de cargas"](/es/webimage/042802/3572836/2023-08-15-07-31-40.png?mw=512&hash=9ae383438cc9e76b80eb19aae00cc8d2fa3b387a)
Usando el tipo de planta "Solo transmisión de cargas", puede considerar las losas sin el efecto de rigidez dentro y fuera del plano en el complemento Modelo de edificio. Este tipo de elemento recoge las cargas en la losa y las transfiere a los elementos de apoyo del modelo en 3D. Así, puede simular componentes secundarios, como rejillas y elementos de distribución de carga similares, sin ningún efecto adicional en el modelo en 3D.
