El modelo demuestra con precisión cómo se visualizan las penetraciones de cargas libres en las superficies de un forjado de hormigón armado. Ilustra la integración de símbolos gráficos y cortes estructurales que aclaran la influencia de las cargas en zonas de transición críticas. La transición de superficies se destaca claramente mediante la disposición específica de los elementos de representación. Los detalles aumentan la comprensión de la transmisión de cargas en estos componentes constructivos. La representación utiliza conceptos técnicos que permiten una verificación clara de los efectos de penetración.


(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

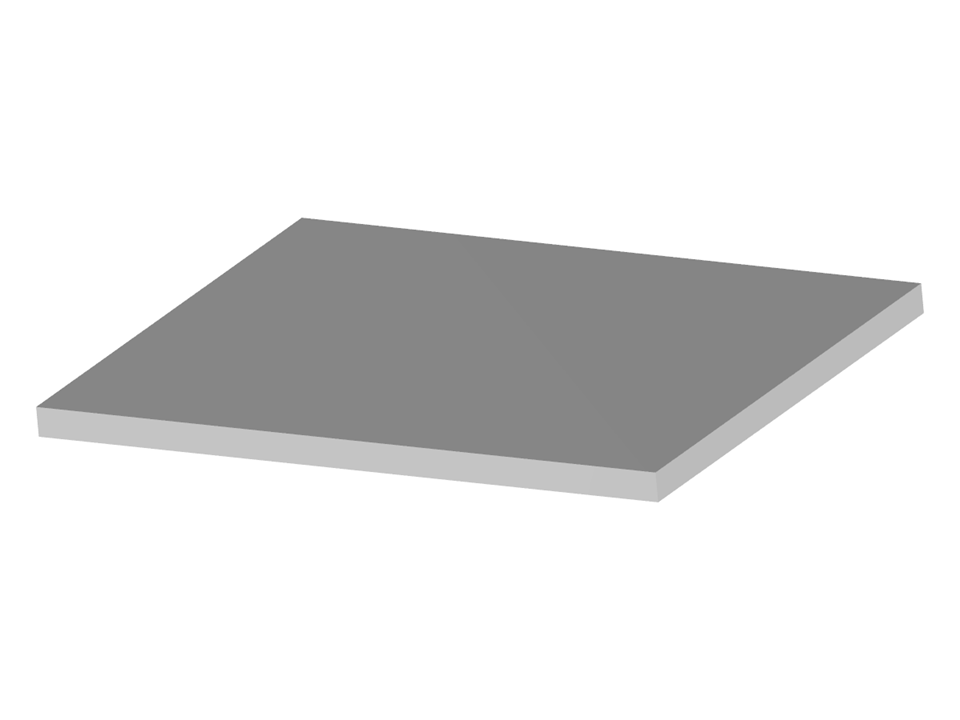

Forjado de hormigón armado

Número de nudos 4
Número de líneas 4
Número de superficies 1
Número de casos de carga 1
Peso completo 5.692 t
Dimensiones (métricas) 4,000 x 3,000 x 1,000 m
Dimensiones (imperiales) 13.12 x 9.84 x 3.28 feet
Versión del programa 5.23.02

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
