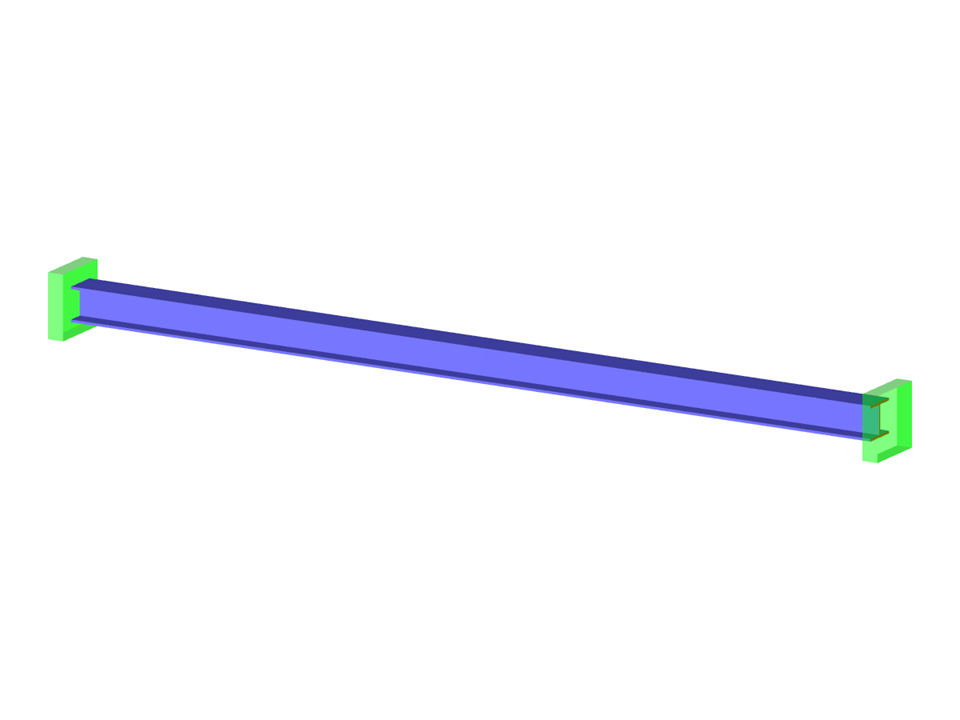

Este modelo se utilizó para demostrar los diferentes modelos de visualización de los momentos en los apoyos, como un arco o como un vector.
Viga de acero
Número de nudos | 2 |
Número de líneas | 1 |
Número de barras | 1 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.306 t |
Dimensiones (métricas) | 5,000 x 0,000 x 0,000 m |
Dimensiones (imperiales) | 16.4 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
