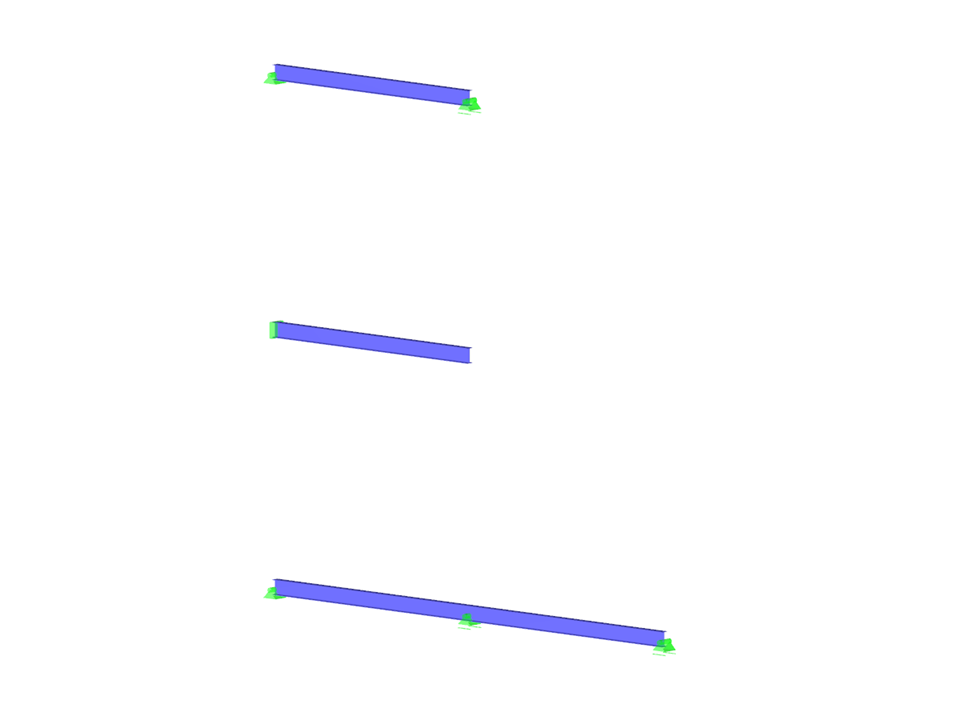

Viga de acero Modelo o plano de una estructura que proporciona información sobre los elementos esenciales de carga.
Viga
| Número de nudos | 7 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.845 t |
| Dimensiones (métricas) | 0,000 x 10,000 x 10,000 m |
| Dimensiones (imperiales) | 0 x 32.81 x 32.81 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
