Este modelo estructural ilustra una estructura de cables donde una barra está sostenida por varios cables. La estructura muestra la aplicación de cables para la estabilización y transmisión de cargas. Este tipo de construcciones se encuentra con frecuencia en edificios modernos donde el peso y la flexibilidad son aspectos importantes. El análisis de esta estructura incluye el estudio de tensiones y fuerzas dentro de la configuración de cables y barra.


(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

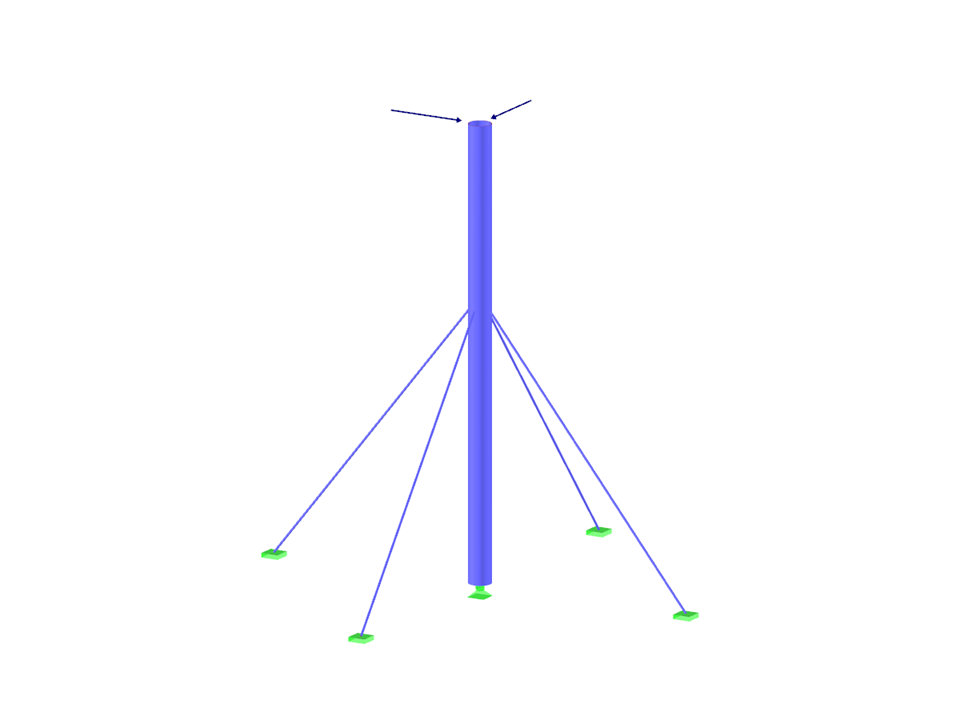

Estructura de cable con barra en voladizo

Número de nudos 7
Número de líneas 6
Número de barras 6
Número de casos de carga 1
Peso completo 1.227 t
Dimensiones (métricas) 8,640 x 8,640 x 8,320 m
Dimensiones (imperiales) 28.35 x 28.35 x 27.3 feet
Versión del programa 5.24.02

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
