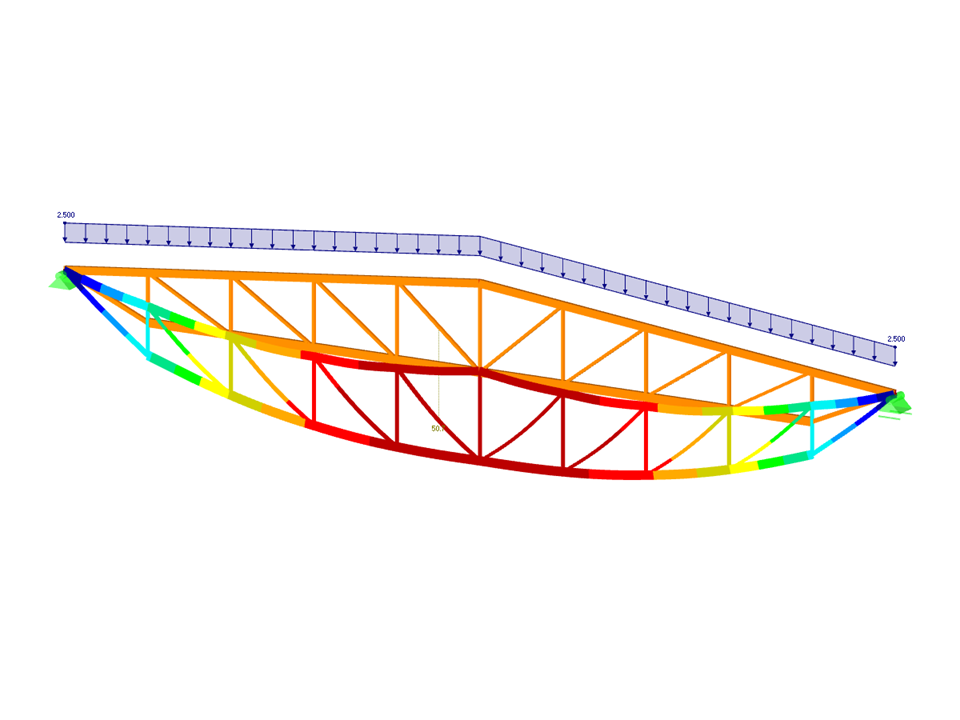

Descargue el modelo de una viga de celosía de madera plana aquí y ábralo con el software de elementos finitos RFEM.
Este modelo se utiliza en la formación en línea gratuita "RFEM para estudiantes" | Parte 3 'presentada en versión alemana el 27 de noviembre de 2020 (30 de noviembre de 2020 en inglés).
Modelo utilizado en
Cercha de madera
| Número de nudos | 20 |
| Número de líneas | 37 |
| Número de barras | 37 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 11 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 7.994 t |
| Dimensiones (métricas) | 60,000 x 5,753 x 0,000 m |
| Dimensiones (imperiales) | 196.85 x 18.87 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
