La iglesia de San Elías está diseñada en el estilo arquitectónico conocido como "Boyko", de la parte occidental de Ucrania. Este estilo distintivo presenta cúpulas icónicas revestidas de cobre, de 76 pies de altura en sus picos y visibles desde una gran distancia alrededor de la iglesia.
El dimensionamiento estructural
Moses Structural Engineers Inc.
Toronto, Canadá
www.mosesstructures.com
El dimensionamiento estructural
Moses Structural Engineers Inc.
Toronto, Canadá
www.mosesstructures.com

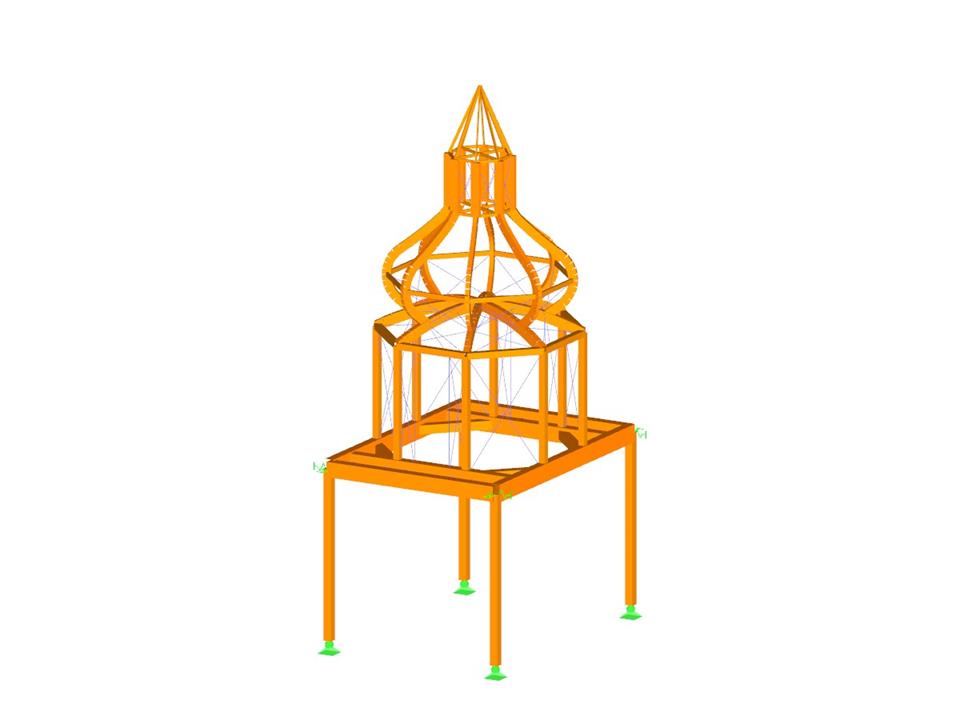

Cúpula de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 299 |
| Número de barras | 453 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 6 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 6.012 t |
| Dimensiones (métricas) | 6,486 x 8,722 x 16,375 m |
| Dimensiones (imperiales) | 21.28 x 28.62 x 53.72 feet |
| Versión del programa | 7.03.11 |
