Viga de dos vanos con reducción de cargas concentradas cerca del apoyo y diseño a una distancia d del borde del apoyo.
- Determinación de la armadura longitudinal necesaria para el cálculo de esfuerzos cortantes según EN 1992-1-1
- Reducción del esfuerzo cortante Vz al realizar el cálculo en RF-CONCRETE Members y CONCRETE según EN 1992-1-1
- KB 000655 | Determinación de la armadura longitudinal necesaria para el cálculo de esfuerzos cortantes según EN 1992-1-1

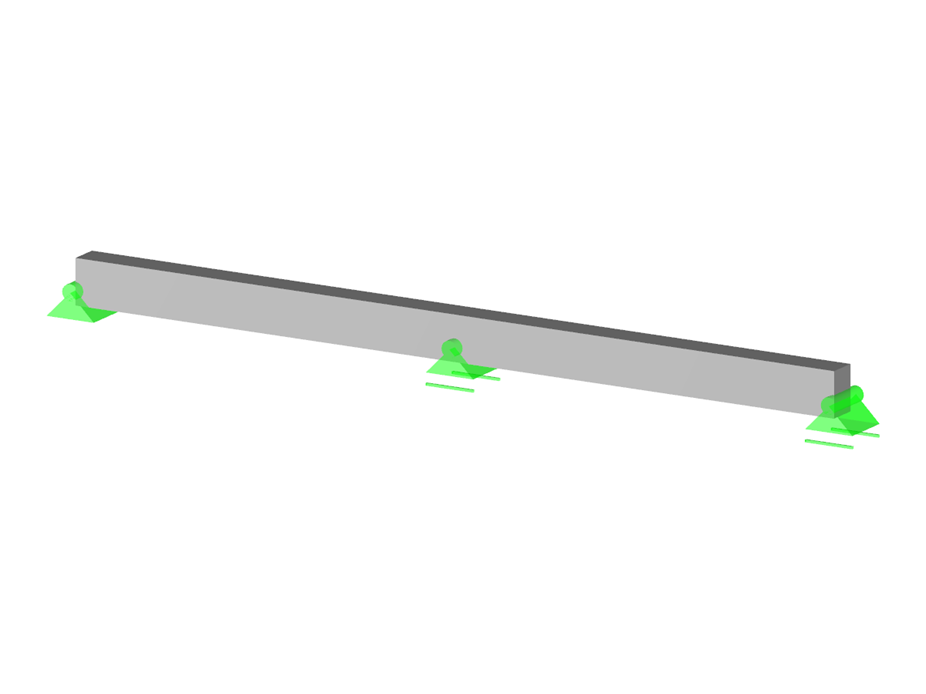

Viga de dos vanos con reducción de la fuerza de cortante
Número de nudos | 3 |
Número de líneas | 2 |
Número de barras | 2 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 5 |
Número de combinaciones de carga | 36 |
Número de combinaciones de resultados | 6 |
Peso completo | 2.700 t |
Dimensiones (métricas) | 8,000 x 0,000 x 0,000 m |
Dimensiones (imperiales) | 26.25 x 0 x 0 feet |
