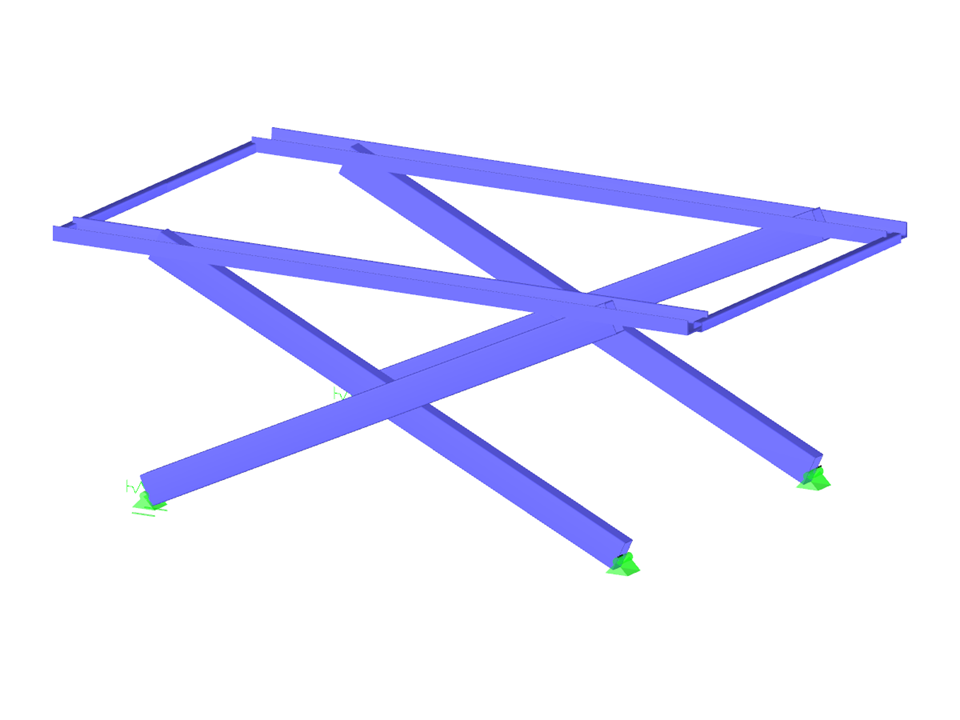

Plataforma de tijeras parcialmente extendida
Modelo utilizado en
Plataforma de tijera | Parcialmente extendida
Número de nudos | 26 |
Número de líneas | 28 |
Número de barras | 28 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.404 t |
Dimensiones (métricas) | 3,500 x 1,195 x 1,980 m |
Dimensiones (imperiales) | 11.48 x 3.92 x 6.5 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
