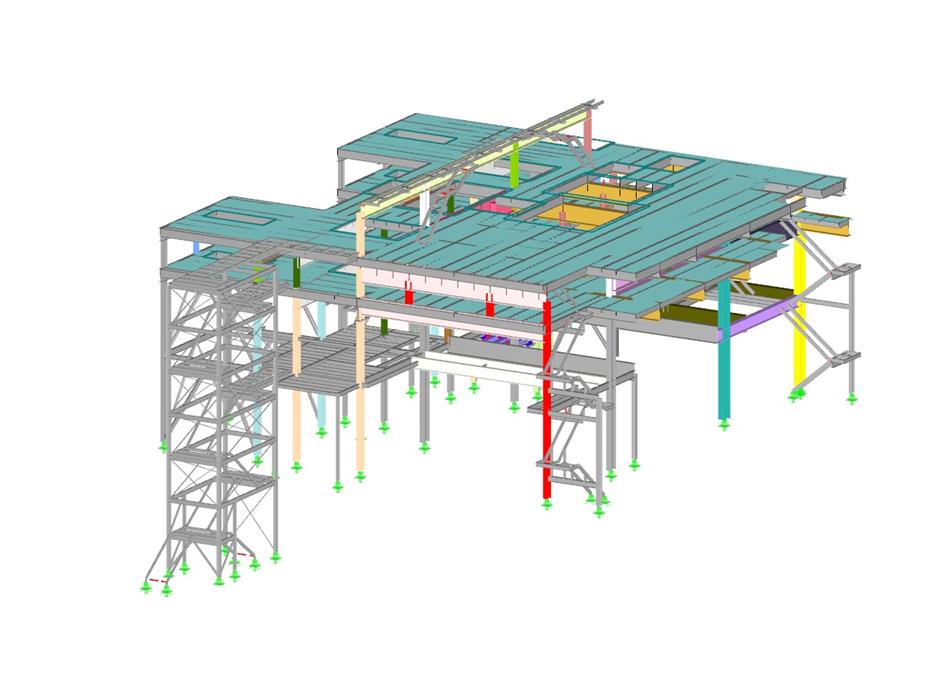

La planta de fundición continua de la siderúrgica JSW ISPAT en India se amplió mediante un nivel adicional y se completó con nuevos componentes en la instalación y torres con escaleras.
Al mismo tiempo, se reforzó la construcción existente para poder absorber el peso de los nuevos componentes, así como también las altas cargas sísmicas.
Análisis y diseño estructural:
Ing.-Büro Mauss, Düsseldorf, Alemania
www.ibmauss.de
Al mismo tiempo, se reforzó la construcción existente para poder absorber el peso de los nuevos componentes, así como también las altas cargas sísmicas.
Análisis y diseño estructural:
Ing.-Büro Mauss, Düsseldorf, Alemania
www.ibmauss.de
Ampliación de la planta de colada continua
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1741 |
| Número de líneas | 2225 |
| Número de barras | 2142 |
| Número de superficies | 4 |
| Número de casos de carga | 16 |
| Número de combinaciones de carga | 23 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 907.917 t |
| Dimensiones (métricas) | 34,455 x 50,355 x 23,540 m |
| Dimensiones (imperiales) | 113.04 x 165.21 x 77.23 feet |
| Versión del programa | 5.04.00 |
