En la provincia china de Qinghai, cerca de la ciudad de Haixi, se está construyendo un complejo de 23 centrales multienergéticas, que combinan tecnologías diferentes para generar energía a partir de recursos renovables. El complejo incluye una torre de 190 m de altura de una planta de energía solar con una potencia de 50 MW, cuya estructura de soporte se completará a mediados de 2019.
Allcons Industry sro
www.allcons.cz

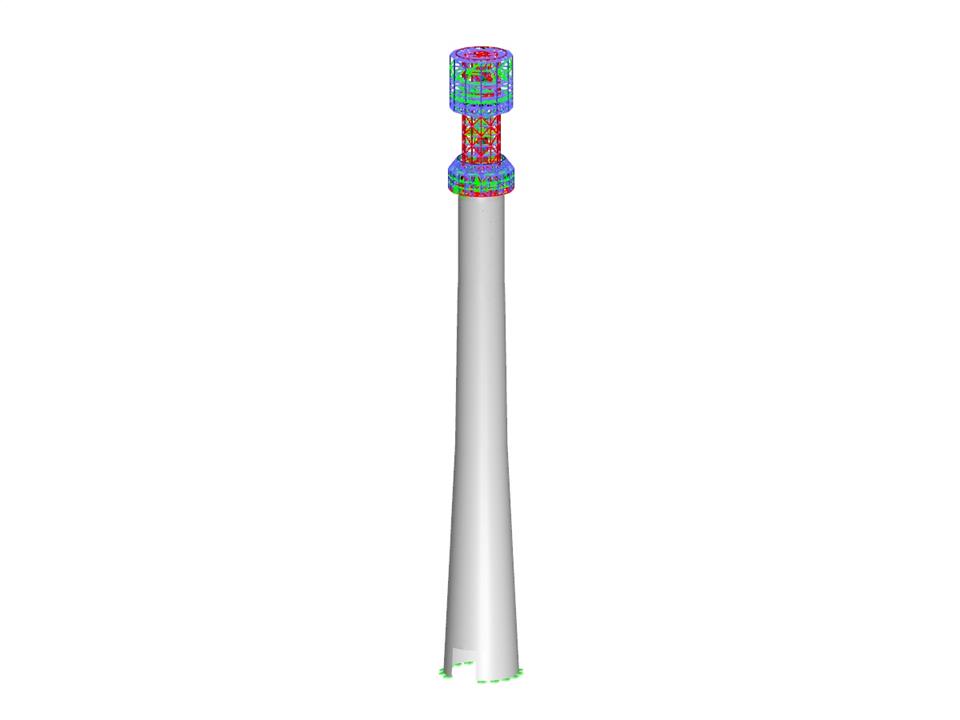

El modelo de la torre en el programa RFEM (toda la torre a la izquierda, detalle de la parte de acero a la derecha) (© Allcons sro)
Allcons Industry sro
www.allcons.cz
El modelo de la torre en el programa RFEM (toda la torre a la izquierda, detalle de la parte de acero a la derecha) (© Allcons sro)
Planta de energía solar
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 4383 |
| Número de líneas | 7407 |
| Número de barras | 7247 |
| Número de superficies | 38 |
| Número de casos de carga | 57 |
| Número de combinaciones de resultados | 353 |
| Peso completo | 10751.780 t |
| Dimensiones (métricas) | 39,074 x 39,191 x 196,863 m |
| Dimensiones (imperiales) | 128.2 x 128.58 x 645.88 feet |
| Versión del programa | 5.18.01 |
