En junio de 2018, se inauguró una nueva torre mirador única del famoso arquitecto Martin Rajniš en el distrito municipal Kyje, en Praga. Al diseñar la torre mirador, se hizo el máximo hincapié en el uso de materiales naturales y renovables.
STATIC Solution sro
Ing. Tomáš Fremr, Ph.D.
www.staticsolution.cz

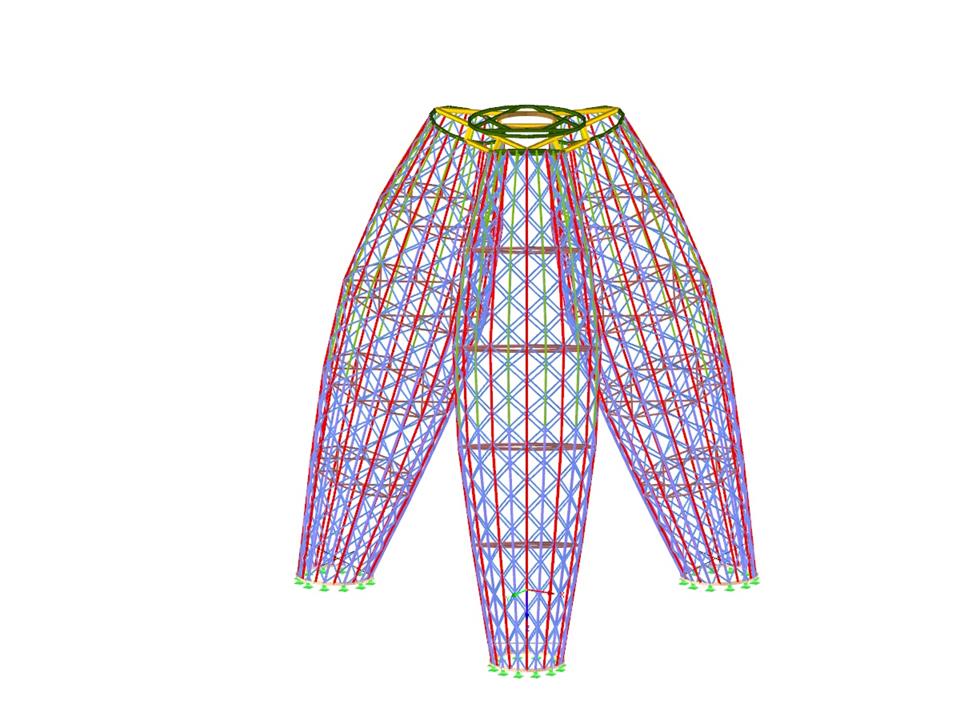

Modelo de RFEM de la torre mirador (© STATIC Solution sro)
STATIC Solution sro
Ing. Tomáš Fremr, Ph.D.
www.staticsolution.cz
Modelo de RFEM de la torre mirador (© STATIC Solution sro)
Torre mirador de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1473 |
| Número de líneas | 4152 |
| Número de barras | 4138 |
| Número de casos de carga | 4 |
| Número de combinaciones de resultados | 13 |
| Peso completo | 15.836 t |
| Dimensiones (métricas) | 14,971 x 16,870 x 18,388 m |
| Dimensiones (imperiales) | 49.12 x 55.35 x 60.33 feet |
| Versión del programa | 5.20.01 |
