En Jeddah, Arabia Saudí, se transportó una mezquita de 2 400 toneladas en su totalidad a una distancia de 120 metros.
Esta fue la primera vez que se desplazó un edificio completo a otra ubicación en Arabia Saudí.
Techniek en Methode BV Países Bajos
www.tenm.nu
Modelos analíticos en RFEM de la losa de piso para distintas etapas de transporte (© Techniek en Methode)
Esta fue la primera vez que se desplazó un edificio completo a otra ubicación en Arabia Saudí.
Techniek en Methode BV Países Bajos
www.tenm.nu
Modelos analíticos en RFEM de la losa de piso para distintas etapas de transporte (© Techniek en Methode)

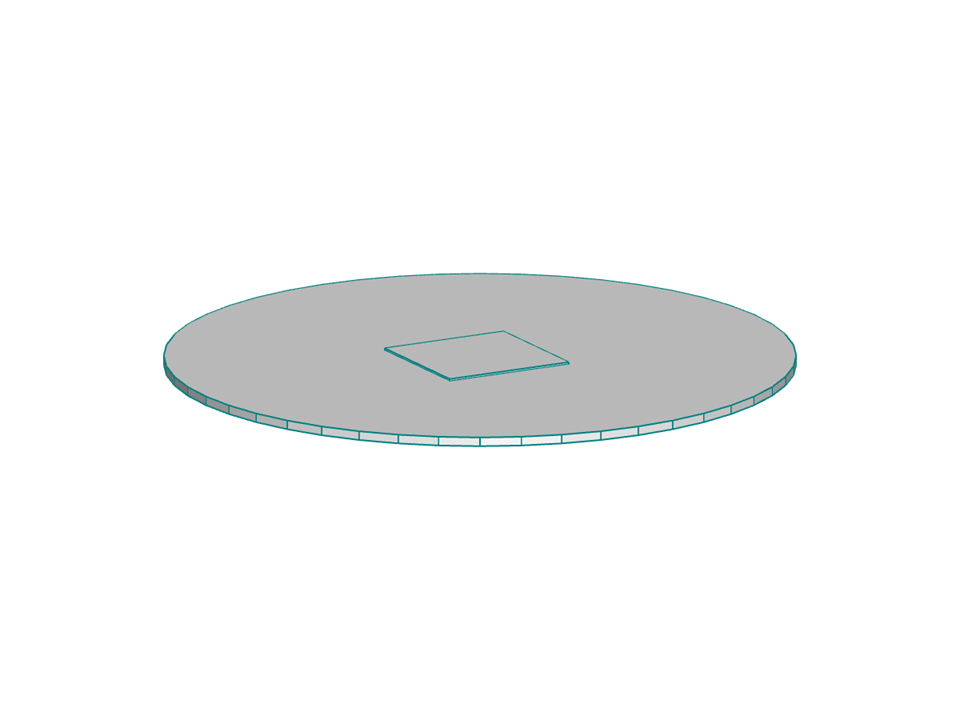

Placa de base
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 109 |
| Número de líneas | 94 |
| Número de superficies | 2 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Peso completo | 631.995 t |
| Dimensiones (métricas) | 28,000 x 28,000 x 0,000 m |
| Dimensiones (imperiales) | 91.86 x 91.86 x 0 feet |
| Versión del programa | 5.04.00 |
