Para satisfacer las necesidades de los ciudadanos, la ciudad de Donzère decidió construir un centro deportivo en una gran isla triangular a los pies del pueblo histórico. Este centro ofrece a las escuelas y clubes la oportunidad de practicar deportes, pero también es posible visitar algunos eventos deportivos.
Arborescence, Francia
www.arborescence-concept.com

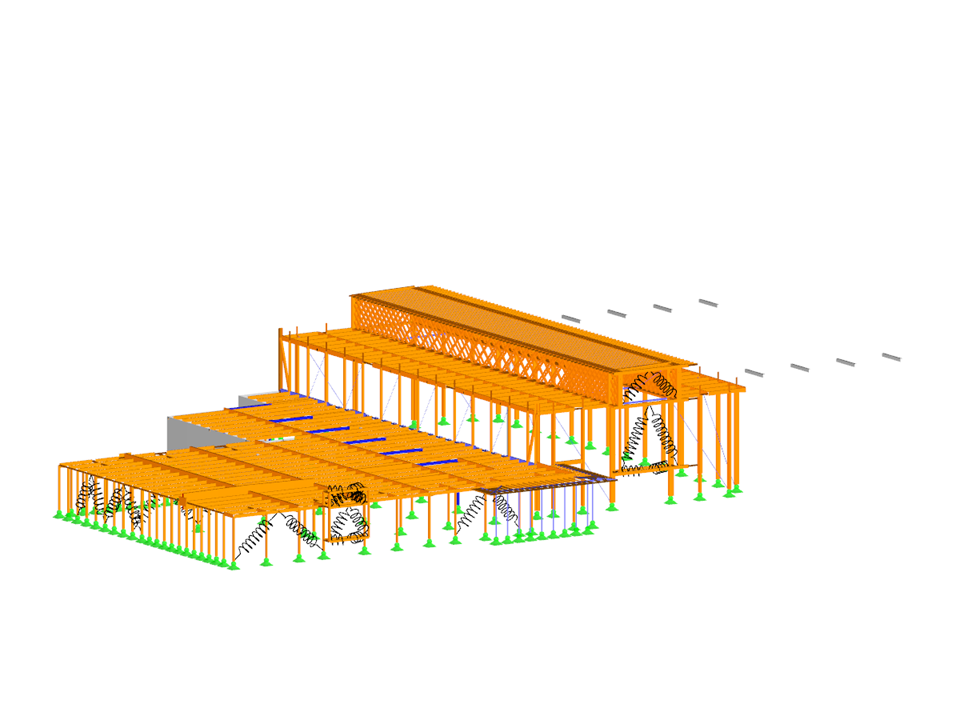

Modelo del proyecto en RFEM (© Arborescence)
Arborescence, Francia
www.arborescence-concept.com
Modelo del proyecto en RFEM (© Arborescence)
Construcción en madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1339 |
| Número de líneas | 1387 |
| Número de barras | 1351 |
| Número de superficies | 24 |
| Número de casos de carga | 37 |
| Número de combinaciones de carga | 66 |
| Número de combinaciones de resultados | 14 |
| Peso completo | 197.693 t |
| Dimensiones (métricas) | 54,900 x 80,233 x 12,650 m |
| Dimensiones (imperiales) | 180.12 x 263.23 x 41.5 feet |
| Versión del programa | 5.22.01 |
