Dos edificios residenciales de 9 y 6 plantas, que incluyen 56 unidades en total, son los primeros en Francia en ser certificados pasivos a la altura de la planta 9. Están ubicados en la zona sísmica 4 en el corazón del vecindario ecológico Flaubert de Grenoble. Los edificios, construidos con 1 500 m3 de madera revestida de zinc, son una obra maestra arquitectónica y un logro innovador para inspirar la sostenibilidad de la vivienda para la próxima década.
Ingénierie Bois, Bischheim, Francia
www.ingenieriebois.fr

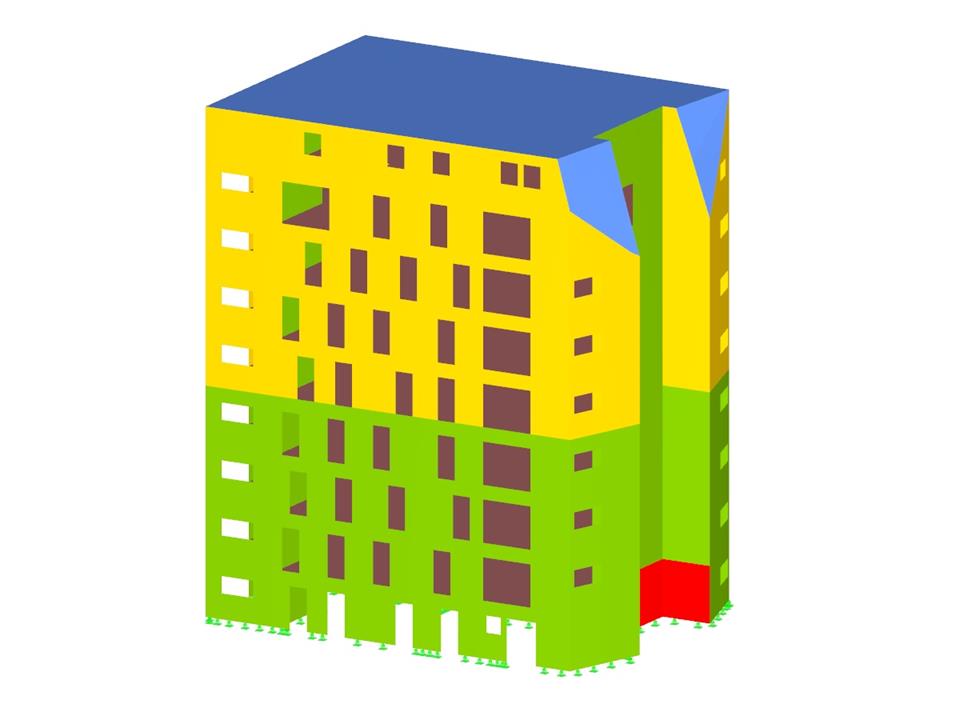

Modelo RFEM del edificio de gran altura (© Ingénierie Bois)
Ingénierie Bois, Bischheim, Francia
www.ingenieriebois.fr
Modelo RFEM del edificio de gran altura (© Ingénierie Bois)
Modelo utilizado en
Estructura de madera del edificio residencial
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2029 |
| Número de líneas | 3288 |
| Número de barras | 506 |
| Número de superficies | 679 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 9 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 381,737 t |
| Dimensiones (métricas) | 22,152 x 15,700 x 26,285 m |
| Dimensiones (imperiales) | 72.68 x 51.51 x 86.24 feet |
| Versión del programa | 5.21.01 |
