Un puente de acero hubiera sobrepasado considerablemente el presupuesto, es por esto por lo que se encontró una solución más económica con la madera. La oficina de ingeniería Leonhardt, Andrä and Partner (LAP) de Stuttgart, Alemania, planificó junto con HESS TIMBER, un productor bávaro de madera laminada, el puente de múltiples vanos diseñado con vigas de celosía compuestas de madera con forma triangular. LAP realizó también el cálculo estructural.
Fast + Epp, cliente de Dlubal, que fue responsable del análisis estructural de la construcción de madera, utilizó RFEM para trabajos de pruebas con respecto a los esfuerzos internos y al dimensionamiento de la estructura de madera.
Planificación estructural para la construcción de madera
Fast + Epp GmbH, Darmstadt, Alemania
www.fastepp.com

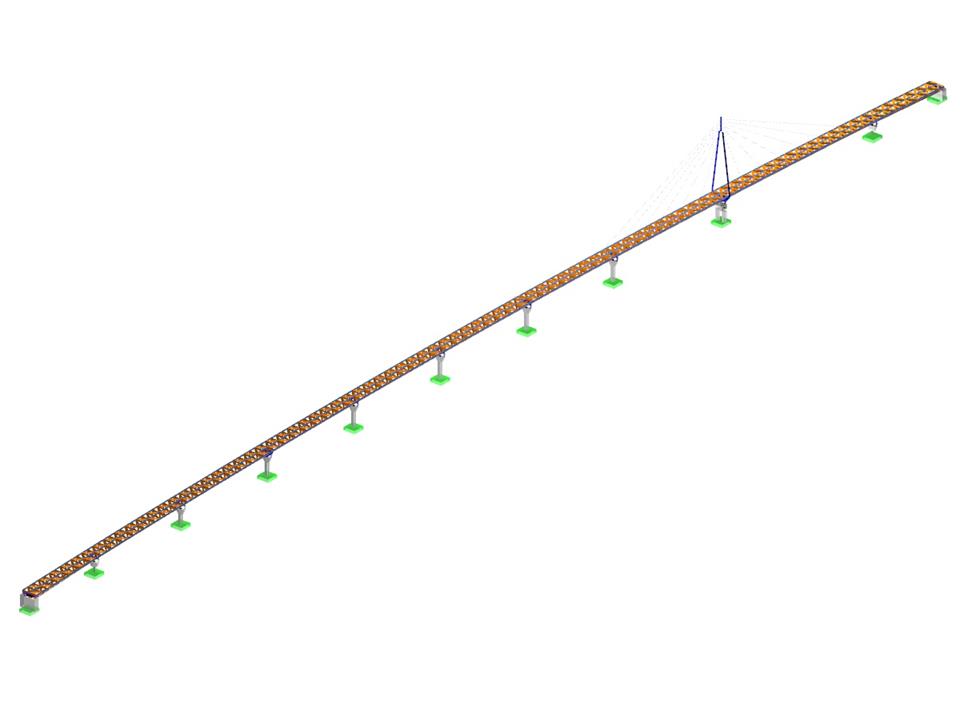

Modelo del puente en RFEM (© Fast + Epp GmbH)
Fast + Epp, cliente de Dlubal, que fue responsable del análisis estructural de la construcción de madera, utilizó RFEM para trabajos de pruebas con respecto a los esfuerzos internos y al dimensionamiento de la estructura de madera.
Planificación estructural para la construcción de madera
Fast + Epp GmbH, Darmstadt, Alemania
www.fastepp.com
Modelo del puente en RFEM (© Fast + Epp GmbH)
Puente peatonal de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2341 |
| Número de líneas | 3901 |
| Número de barras | 3878 |
| Número de casos de carga | 27 |
| Número de combinaciones de carga | 52 |
| Número de combinaciones de resultados | 12 |
| Peso completo | 1196.702 t |
| Dimensiones (métricas) | 505,000 x 8,000 x 41,605 m |
| Dimensiones (imperiales) | 1656.82 x 26.25 x 136.5 feet |
| Versión del programa | 4.10.19 |
