WIEHAG GmbH de Altheim, Austria, cliente de Dlubal Software, fue responsable de la planificación, el análisis y diseño estructural, la fabricación y el montaje de la torre. Los cálculos estructurales se realizaron en RSTAB.
WIEHAG GmbH
www.wiehag.com

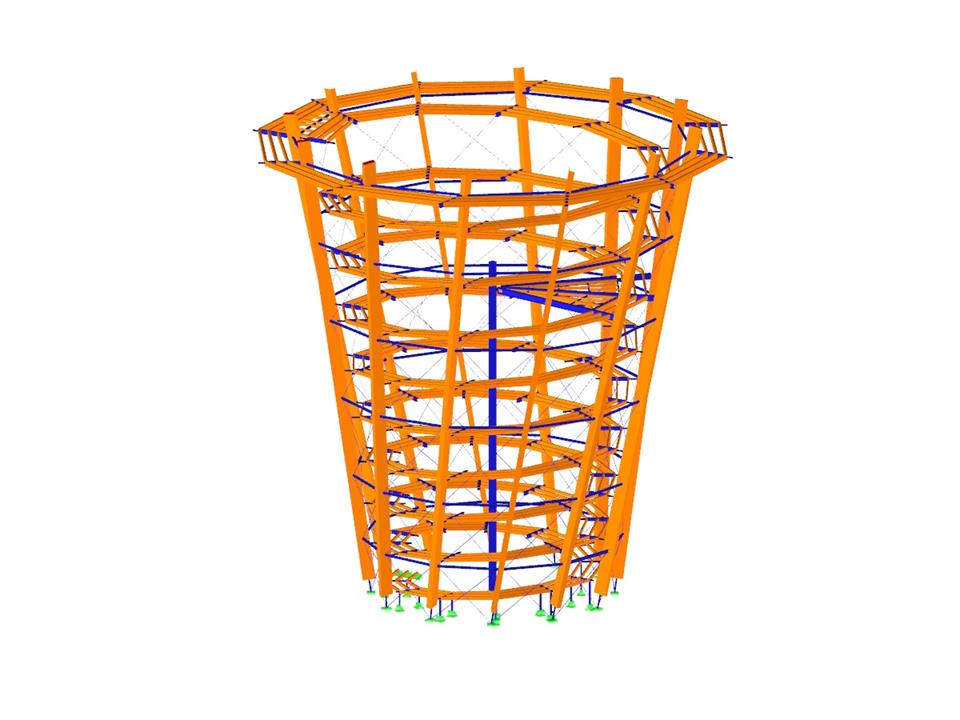

3D-Modell und erste Eigenform des Aussichtturmes in RSTAB (© WIEHAG GmbH)
WIEHAG GmbH
www.wiehag.com
3D-Modell und erste Eigenform des Aussichtturmes in RSTAB (© WIEHAG GmbH)
Torre mirador de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1078 |
| Número de barras | 1751 |
| Número de casos de carga | 22 |
| Número de combinaciones de carga | 200 |
| Número de combinaciones de resultados | 11 |
| Dimensiones (métricas) | 40,142 x 40,142 x 41,103 m |
| Dimensiones (imperiales) | 131.7 x 131.7 x 134.85 feet |
| Versión del programa | 8.09.01 |
