Como instalación única, Conversation Plinth es una colaboración entre IKD, una firma de diseño arquitectónico, Bensonwood, SMARTLAM, el primer fabricante de madera laminada cruzada (CTL) en EE.UU. y la universidad de uso de la madera e instituto de diseño de Clemson.
Bensonwood, Estados Unidos
www.bensonwood.com

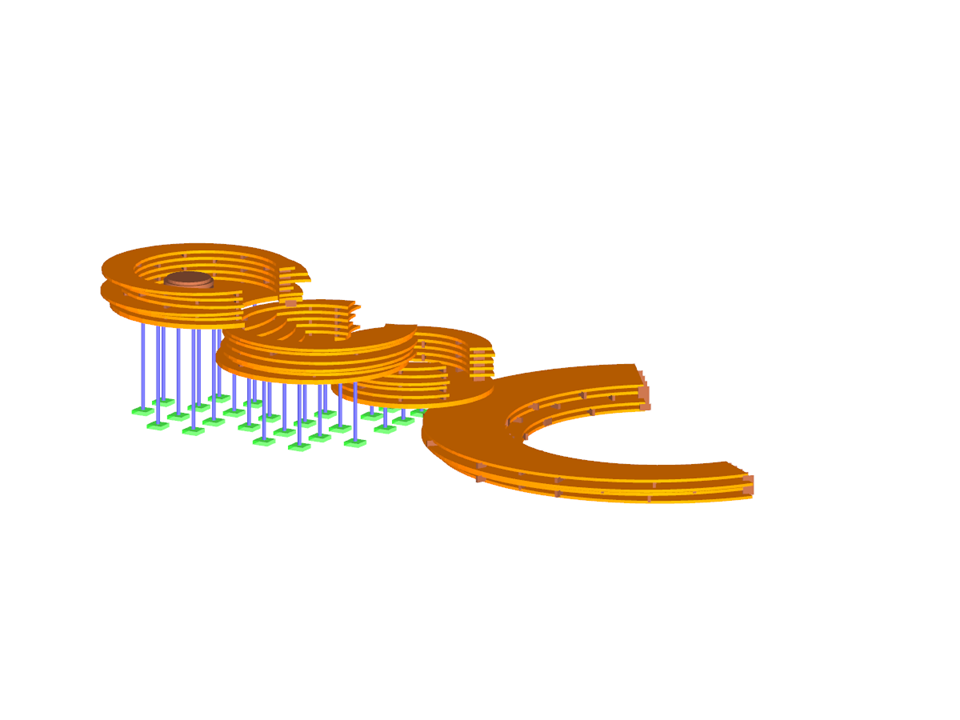

Modelo en RFEM de Conversation Plinth (© Bensonwood)
Bensonwood, Estados Unidos
www.bensonwood.com
Modelo en RFEM de Conversation Plinth (© Bensonwood)
Estructura de madera contralaminada
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 943 |
| Número de líneas | 761 |
| Número de barras | 274 |
| Número de superficies | 84 |
| Número de sólidos | 6 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 1 |
| Peso completo | 29.680 t |
| Dimensiones (métricas) | 22,458 x 12,691 x 4,419 m |
| Dimensiones (imperiales) | 73.68 x 41.64 x 14.5 feet |
| Versión del programa | 5.14.03 |
