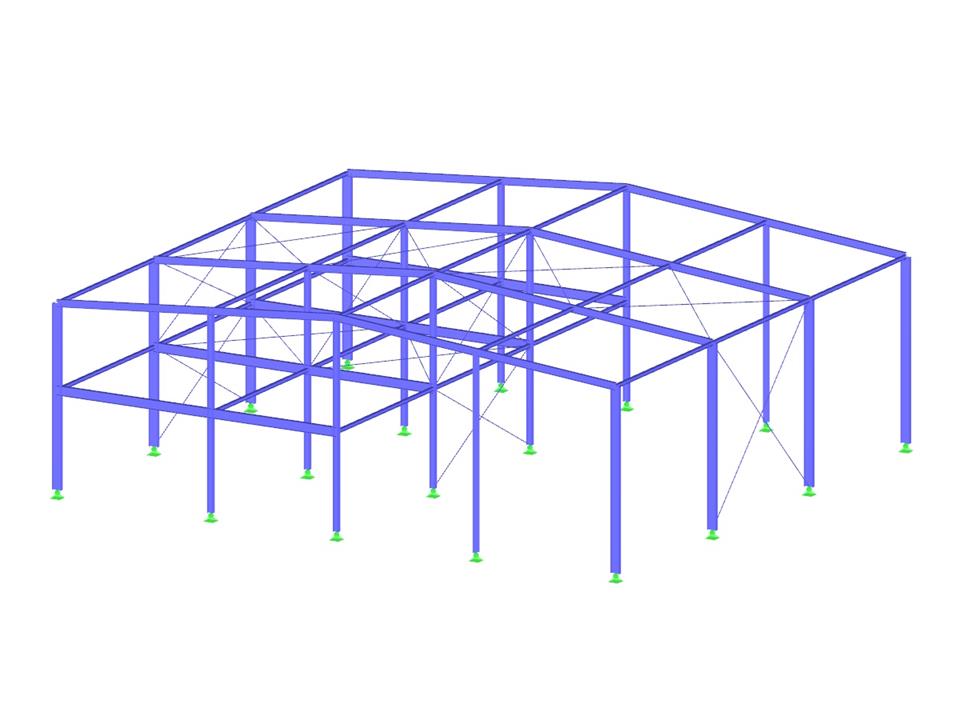

Nave de estructura de acero con secciones de acero conformadas en frío
| Número de nudos | 50 |
| Número de barras | 102 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 16 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 12.327 t |
| Dimensiones (métricas) | 20,600 x 18,600 x 7,295 m |
| Dimensiones (imperiales) | 67.59 x 61.02 x 23.93 feet |
| Versión del programa | 6.02.03 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
