Después de un período de construcción de 3 años se completó en 2014 en Uyo, Nigeria, un estadio con capacidad para 30.000 personas. Este estadio multifuncional de dos gradas está reservado para la celebración de eventos importantes tanto a nivel nacional como internacional.
Uyo es la capital del estado de Akwa Ibom en el sur de Nigeria. Tiene una población de alrededor de 400.000 personas.
La estructura de acero se ha calculado por la empresa formTL usando RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Alemania
www.form-TL.de
3D Modell (© formTL)
Uyo es la capital del estado de Akwa Ibom en el sur de Nigeria. Tiene una población de alrededor de 400.000 personas.
La estructura de acero se ha calculado por la empresa formTL usando RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Alemania
www.form-TL.de
3D Modell (© formTL)

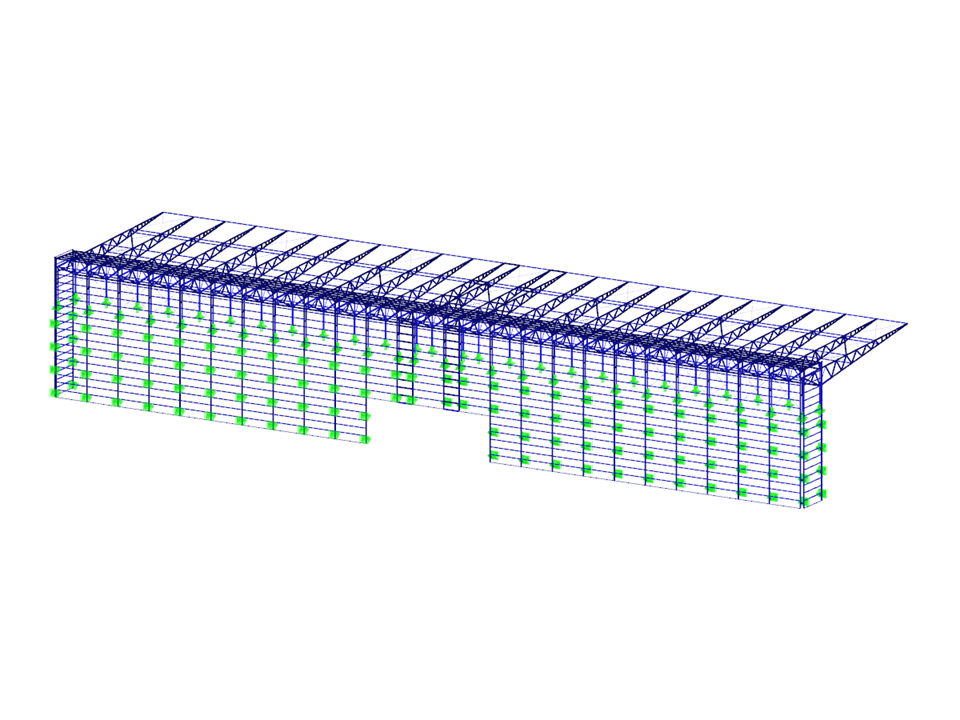

Estructura de soporte de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2791 |
| Número de barras | 4610 |
| Peso completo | 355.285 t |
| Dimensiones (métricas) | 145,153 x 36,144 x 24,000 m |
| Dimensiones (imperiales) | 476.22 x 118.58 x 78.74 feet |
| Versión del programa | 8.02.00 |
