Descargue el modelo de una columna de Euler 1 aquí y ábralo con el programa RFEM del método de los elementos finitos.
Este modelo se ha utilizado en la formación gratuita en línea 'RFEM para estudiantes | Parte 1 'el 8 de mayo de 2020.
Modelo utilizado en

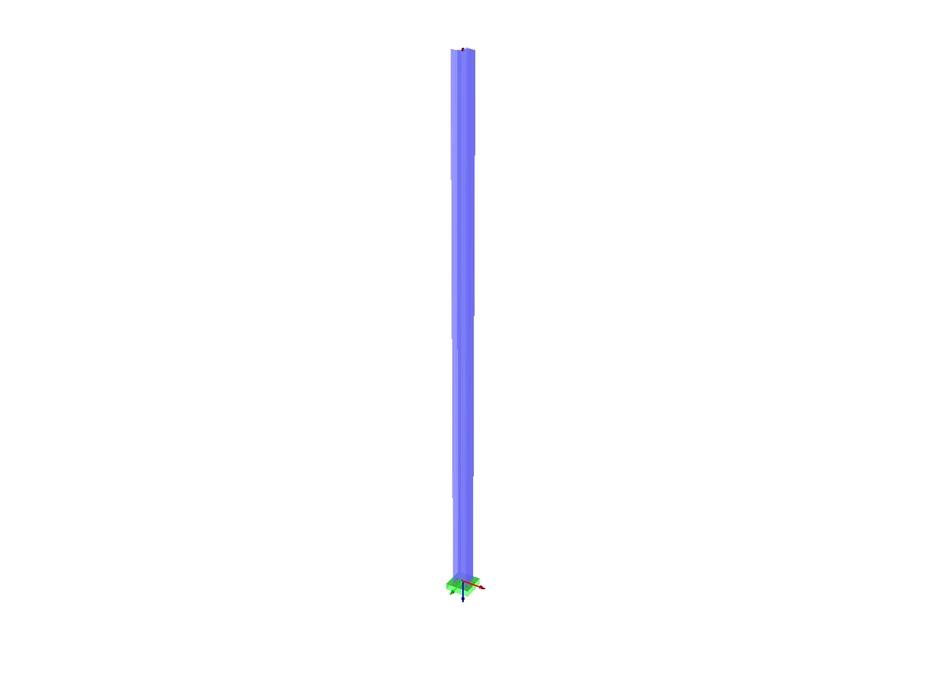

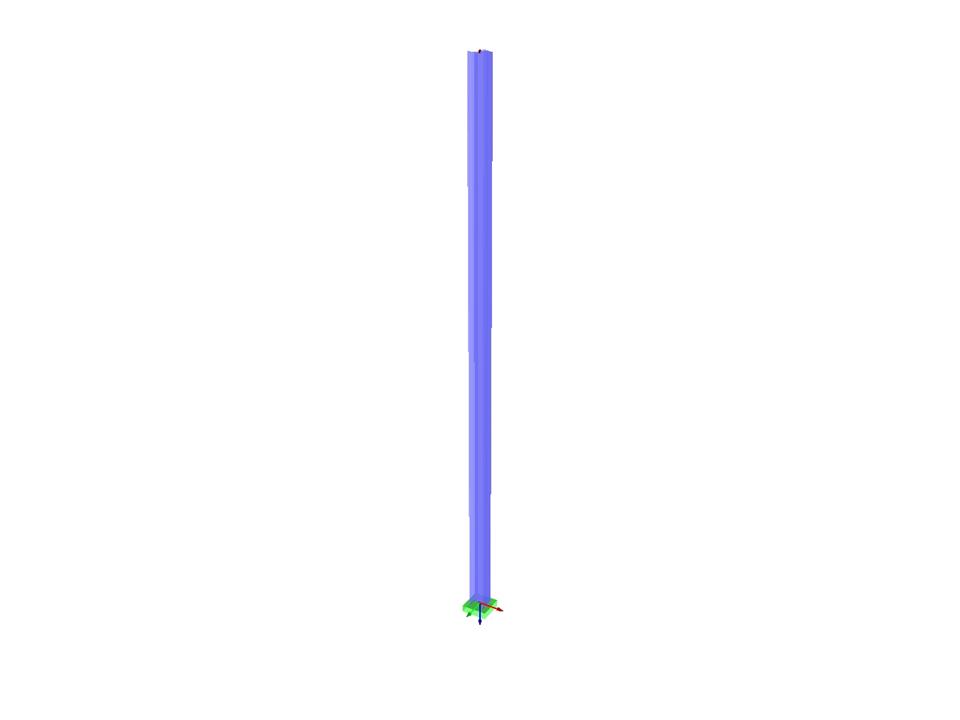

Columna de euler 1
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.170 t |
| Dimensiones (métricas) | 0,000 x 10,000 x 0,000 m |
| Dimensiones (imperiales) | 0 x 32.81 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
