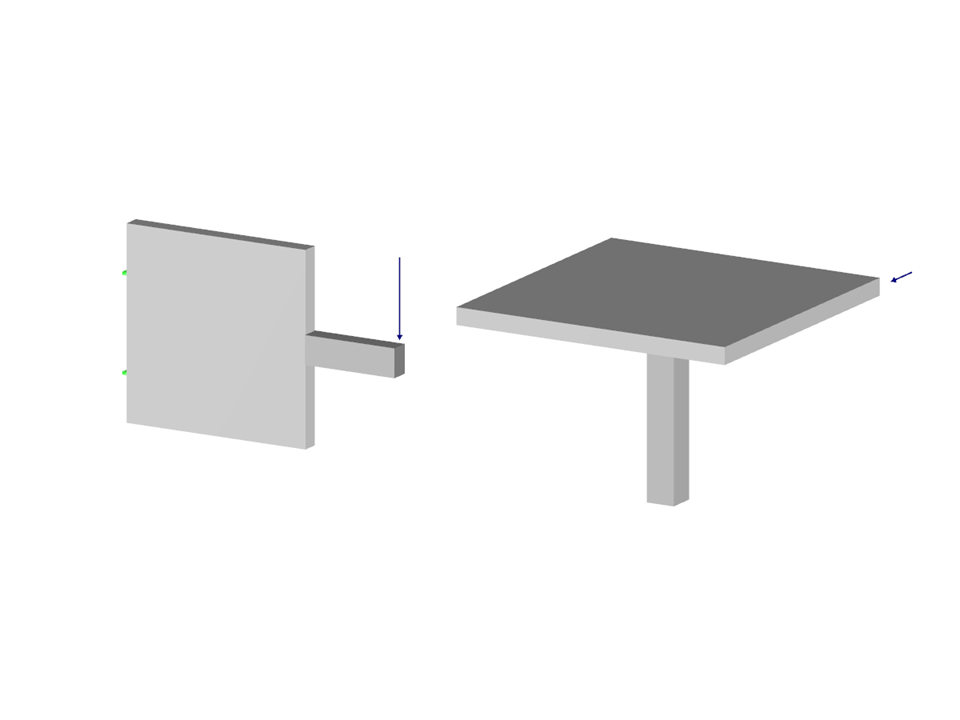

Dos ejemplos simples para ilustrar los problemas en la conexión entre el miembro y la superficie, que se mostrarán en LC3
Modelo utilizado en
Modelo de FEA con problemas en la conexión entre el miembro y la superficie
| Número de nudos | 12 |
| Número de líneas | 11 |
| Número de barras | 2 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 6,450 t |
| Dimensiones (métricas) | 7,500 x 2,000 x 3,000 m |
| Dimensiones (imperiales) | 24.61 x 6.56 x 9.84 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
