Una placa de acero rectangular de dimensiones está simplemente apoyada en sus bordes. Determine las frecuencias naturales de la placa rectangular.
Modelo utilizado en

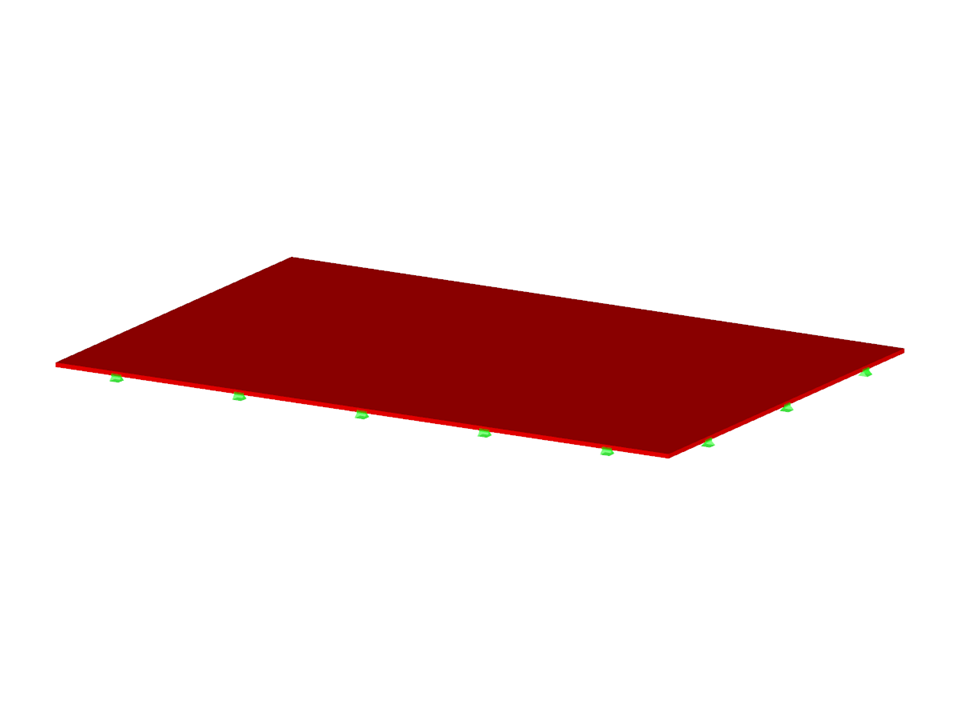

Ejemplo de verificación 000110 | 2
| Número de nudos | 12 |
| Número de líneas | 20 |
| Número de superficies | 11 |
| Número de sólidos | 2 |
| Peso completo | 0.118 t |
| Dimensiones (métricas) | 1,500 x 1,000 x 0,010 m |
| Dimensiones (imperiales) | 4.92 x 3.28 x 0.03 feet |
| Versión del programa | 5.08.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
