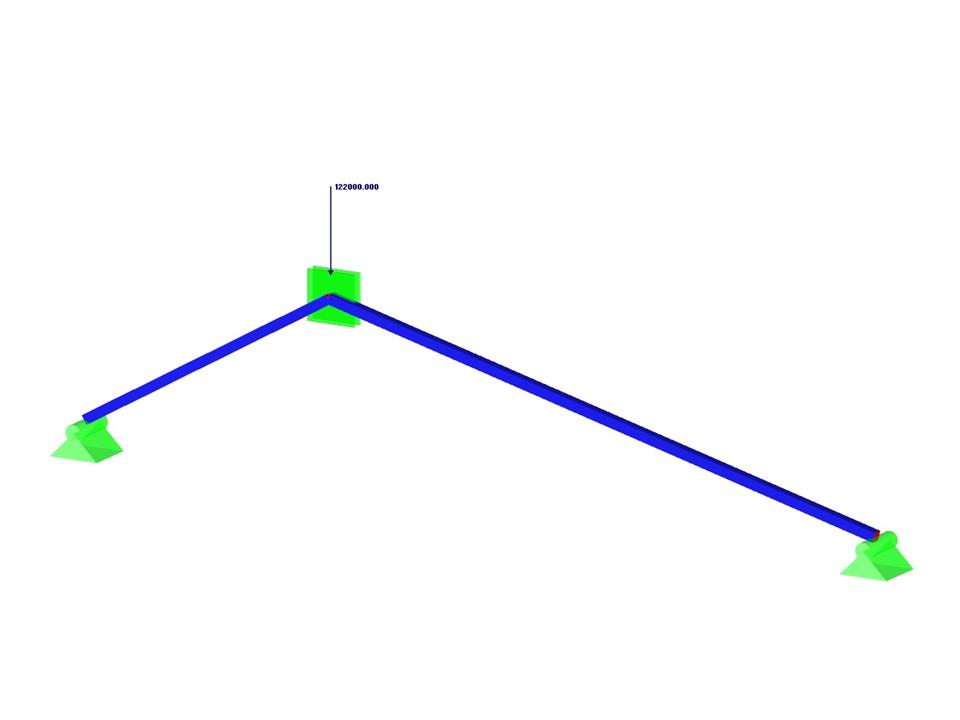

Una estructura está compuesta por dos cerchas de longitud desigual, que están incrustadas en los apoyos de las articulaciones. La estructura está cargada por la fuerza concentrada.
Ejemplo de verificación 000046 | 3
Número de nudos | 3 |
Número de barras | 2 |
Número de casos de carga | 1 |
Peso completo | 0.707 t |
Dimensiones (métricas) | 8,908 x 0,500 x 2,000 m |
Dimensiones (imperiales) | 29.23 x 1.64 x 6.56 feet |
Versión del programa | 8.04.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
