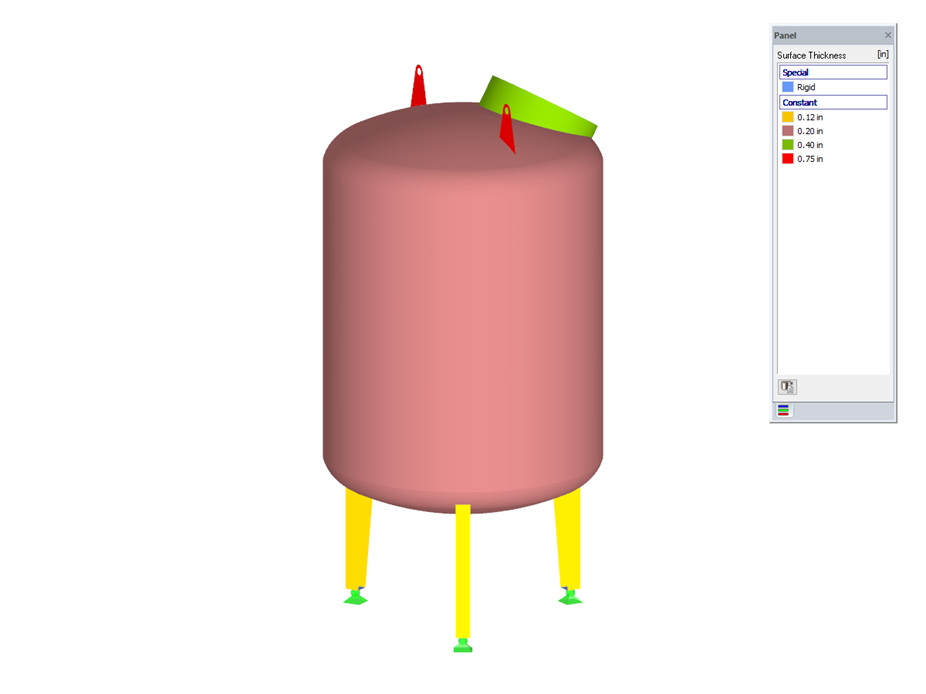

Modelo de un contenedor industrial. El modelado y cálculo de este modelo se presentó en el seminario web de dos partes 'Modelado de placas y láminas en RFEM'. Ver Enlaces.
Submodelos
Modelo utilizado en
- Modelado de placas y láminas en RFEM - Parte 1
- Modelado de placas y láminas en RFEM - Parte 2
- Curso de formación en línea de RFEM | Básico
- RFEM | Básico
- RFEM | Entrenamiento básico en acero
- RFEM | Básico
- RFEM | Curso de formación básico
- RFEM | Acero - Conceptos básicos
- RFEM | Fundamentos básicos | Estados Unidos
- RFEM | Fundamentos básicos | Estados Unidos
- Modelado de placas y láminas en RFEM - Parte 1
- Modelado de placas y láminas en RFEM - Parte 2
Tanque industrial
| Número de nudos | 129 |
| Número de líneas | 99 |
| Número de superficies | 65 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 10 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 0.351 t |
| Dimensiones (métricas) | 1,257 x 1,265 x 2,137 m |
| Dimensiones (imperiales) | 4.12 x 4.15 x 7.01 feet |
| Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
