Análisis de torsión de un voladizo de pared delgada sin alabeo

Descripción del trabajo

Un voladizo de pared delgada de perfil QRO está completamente fijo en el extremo izquierdo (x = 0) y el alabeo es libre. El voladizo está sometido a un par M en x=L₁. El problema se describe mediante el siguiente conjunto de parámetros. Se consideran las deformaciones pequeñas y se omite el peso propio. Determine el giro máximo φ_x,max y controle los valores del momento torsor primario M_Tpri, el momento torsor secundario M_Tsec y el momento de alabeo M_ω en el punto x=L₁. El ejemplo de verificación se basa en el ejemplo presentado por Gensichen y Lumpe (ver la referencia).

Material	Acero	Módulo de elasticidad	E	210000,000	MPa
Material	Acero	Módulo de cortante	[LinkToImage06]	81000,000	MPa
Geometría	Voladizo QRO	perímetro	L	4,000	m
		Anchura y altura	b	200,000	mm
		Espesor de muro	t	6,000	mm
Carga		Momento de un par de fuerzas	M	80,000	kNm
Carga		Posición	L₁	2,800	m

Voladizo sometido a torsión sin alabeo

Solución analítica

El giro máximo sobre el eje x φ_x,max se produce en el punto x=L₁ y tiene el mismo valor hasta el extremo libre.

φ_{x, \max} = \frac{{ML}_{1}}{GJ} = 0.063 rad

J	Torsional constant of the QRO section

Giro máximo

Para este perfil de pared delgada (se omiten los radios en las esquinas) es la constante de alabeo C_ω =0. Por lo tanto, los momentos M_Tsec y M_ω deberían ser cero en toda la longitud del perfil. El momento torsor primario M_Tpri debería coincidir con el momento torsor total M_T =M.

Configuración de RFEM y RSTAB

Modelado en RFEM 5.05, RSTAB 8.05 y RFEM 6.01, RSTAB 9.01
El tamaño del elemento es l_FE = 0,200 m
El número de incrementos es 5
Se utiliza el modelo de material elástico lineal isótropo
La estructura se modela utilizando barras
Se utiliza el análisis de segundo orden
El módulo RF-FE-LTB y FE-LTB se usa en RFEM 5 y RSTAB 8
El complemento Alabeo por torsión y Cálculo de acero se utiliza en RFEM 6 y

Resultados

	Solución analítica	RFEM 6	Razón	RSTAB 9	Razón
φ_x,máx. [rad]	0,063	0,063	1,000	0,063	1,000

	Solución analítica	RFEM 5 - RF-FE-LTB	Razón	RSTAB 8 - FE-LTB	Razón
φ_x,máx. [rad]	0,063	0,063	1,000	0,063	1,000

En los siguientes gráficos se demuestra el comportamiento de todos los momentos en el voladizo dado calculado en el módulo RF-FE-LTB o FE-LTB. El momento torsor primario M_Tpri debería coincidir con el momento torsor total M_T. Los momentos M_Tsec y M_ω deberían ser cero en toda la longitud del perfil. Se puede ver que el área afectada está cerca del punto de carga x=L₁, cuando se considera el alabeo. Tenga en cuenta que el efecto mencionado anteriormente se vuelve más pequeño con la malla más suave.

RFEM 5 - Momento Torsional Total

RFEM 5 - Momento Torsional Primario

RFEM 5 - Momento Torsional Secundario

RFEM 5 - Momento de Alabeo

La misma tarea también se resuelve en RFEM 6 y RSTAB 9 con el complemento Alabeo por torsión. Los resultados se muestran en los siguientes gráficos. Se puede ver en los resultados de RFEM 6 y RSTAB 9 que no hay ningún error de cálculo debido a la discretización.

RFEM 6 - Momento Torsional Total

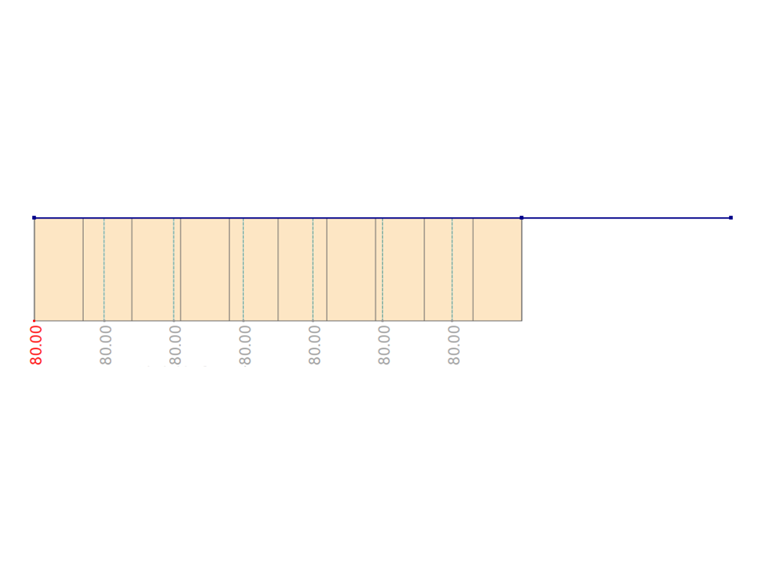

RFEM 6 - Momento Torsional Primario

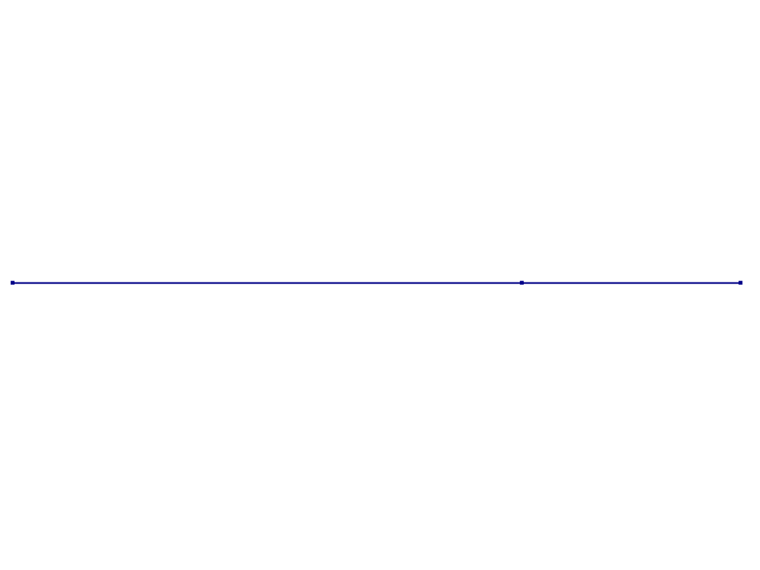

RFEM 6 - Momento Torsional Secundario

RFEM 6 - Momento de Alabeo

381x

Ejemplo de verificación 000050 | 1

Referencias

LUMPE, G. y GENSITEN, V. Evaluación del análisis de barras lineal y no lineal en teoría y software: Ejemplos de ensayos, causas de fallo, teoría detallada. Ernesto.
