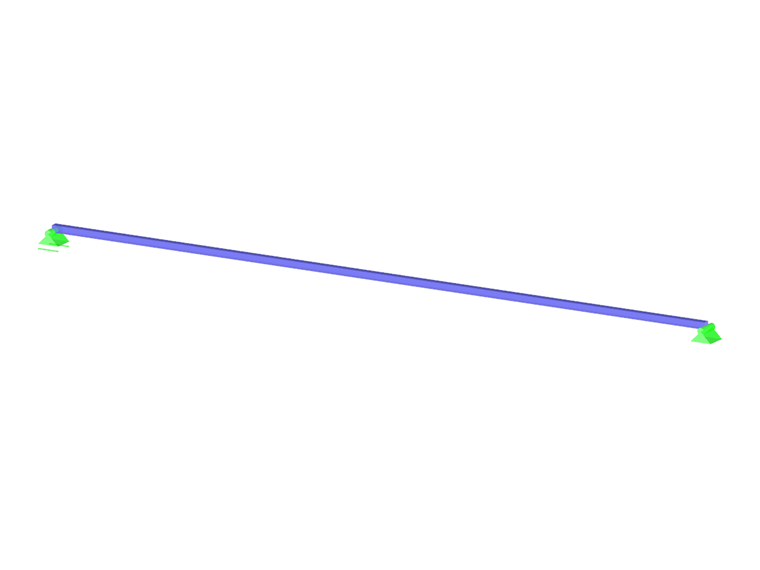

Una viga de acero con una sección cuadrada está cargada con un esfuerzo axil y una carga distribuida. The image shows the calculation of the maximum bending deflection and critical load factor according to the second-order analysis.
Estabilidad de una viga sometida a una carga combinada
Para los objetos de cálculo, puede mostrar opcionalmente flechas o resultados extremos.
Los resultados de las tensiones en sólidos se pueden mostrar como puntos coloreados en los elementos finitos.
El número de grados de libertad en un nudo ya no es un parámetro de cálculo global en RFEM (6 grados de libertad para cada nudo de la malla en los modelos en 3D, 7 grados de libertad para el análisis de torsión de alabeo). Por lo tanto, cada nudo se considera generalmente con un número diferente de grados de libertad, lo que conduce a un número variable de ecuaciones en el cálculo.
Esta modificación acelera el cálculo, especialmente para los modelos donde se podría lograr una reducción significativa del sistema (por ejemplo, en cerchas y estructuras de membranas).
Muestre las deformaciones ampliadas de barras, superficies y sólidos (por ejemplo, deformaciones principales importantes, las deformaciones totales equivalentes, etc.) en el Navegador de proyectos - Resultados en RFEM y en la Tabla 4.0.
Por ejemplo, puede mostrar las deformaciones plásticas determinantes al realizar el diseño plástico de conexiones con elementos de superficies.
